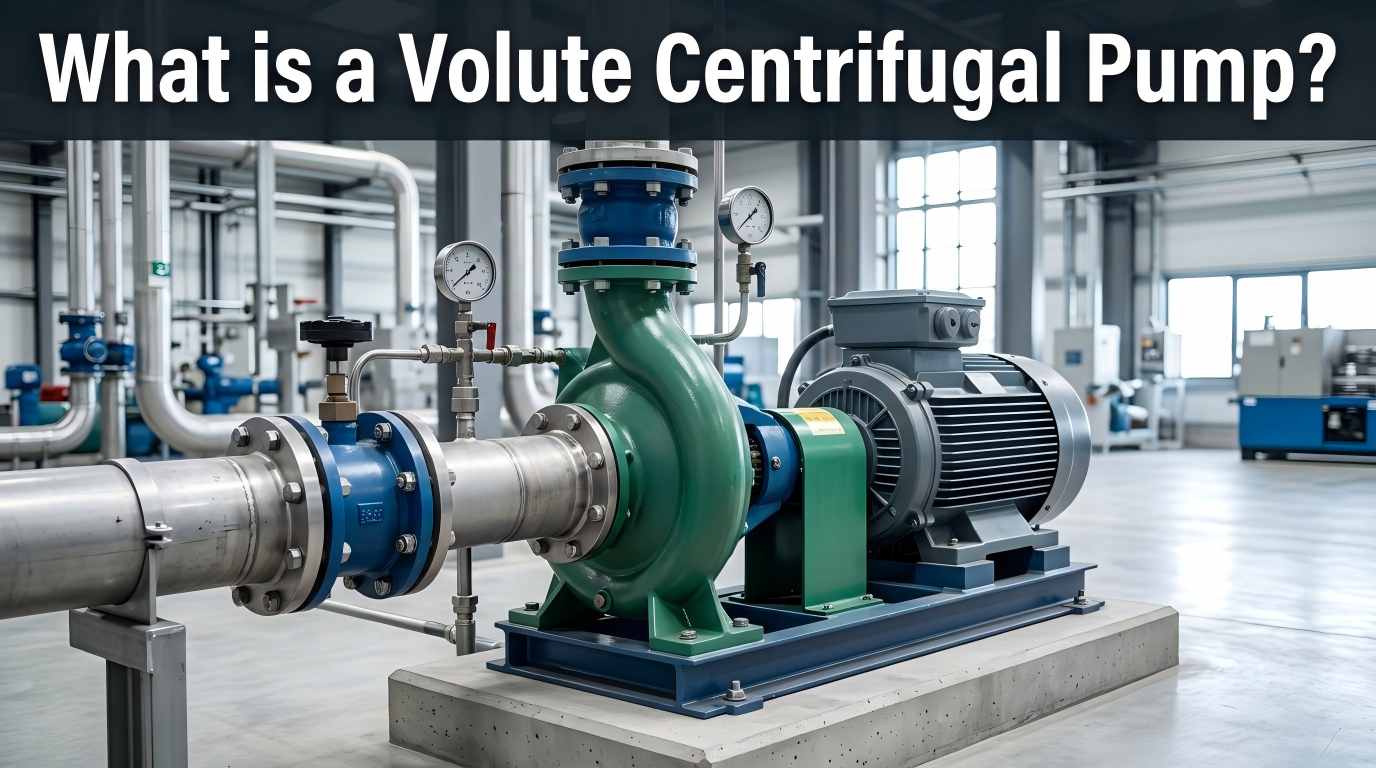

A volute மையவிலக்கு பம்ப்ஒரு வகை டைனமிக் பம்ப் ஆகும், இது ஒரு தூண்டுதலின் சுழற்சியின் மூலம் இயந்திர ஆற்றலை ஹைட்ராலிக் ஆற்றலாக மாற்றுகிறது மற்றும் திறமையான திரவ விநியோகத்திற்காக ஒரு சுழல் வால்யூட் உறையை நம்பியுள்ளது. மற்ற வகை மையவிலக்கு விசையியக்கக் குழாய்களைப் போலல்லாமல், அதன் மிக முக்கியமான அம்சம் வால்யூட்-வடிவ உறை (சுழல் உறை என்றும் அழைக்கப்படுகிறது), இது டிஃப்பியூசர் மையவிலக்கு விசையியக்கக் குழாய்கள் போன்ற மாதிரிகளிலிருந்து வேறுபடுத்தும் முக்கிய கூறு ஆகும். வால்யூட் மையவிலக்கு விசையியக்கக் குழாய்கள் வலுவான கட்டுமானம், ஒப்பீட்டளவில் குறைந்த விலை, அமைதியான செயல்பாடு மற்றும் நம்பகமான செயல்திறன், அரிப்பு மற்றும் அரிப்பு ஆகியவற்றிலிருந்து குறைந்த தாக்கத்துடன் உள்ளன. பெரும்பாலான தொழில்துறை மற்றும் சிவில் திரவ விநியோக பயன்பாடுகளுக்கு அவை விருப்பமான உபகரணங்களாகும்.
பம்பின் நிலையான செயல்பாடு பல்வேறு கூறுகளின் ஒருங்கிணைப்பைப் பொறுத்தது. முக்கிய கூறுகள் மற்றும் அவற்றின் செயல்பாடுகள் பின்வருமாறு:
ஒரு குறுக்குவெட்டுப் பகுதியைக் கொண்ட தூண்டுதலைச் சுற்றியுள்ள ஒரு சுழல் அறை, இது தூண்டுதல் கடையிலிருந்து வெளியேற்றும் துறைமுகத்திற்கு படிப்படியாக அதிகரிக்கிறது. அதிவேக திரவத்தை சேகரிப்பது, வேகத்தை குறைப்பது மற்றும் அழுத்தத்தை அதிகரிப்பது இதன் முக்கிய செயல்பாடுகள். அதன் வடிவம் மற்றும் அளவு நேரடியாக பம்பின் செயல்திறன் மற்றும் அழுத்தத்தை பாதிக்கிறது. இது ஒற்றை வால்யூட் (மிகவும் பரவலாகப் பயன்படுத்தப்படுகிறது) மற்றும் இரட்டை வால்யூட் (ரேடியல் விசையை சமநிலைப்படுத்துகிறது மற்றும் சேவை வாழ்க்கையை நீட்டிக்கிறது) என பிரிக்கப்பட்டுள்ளது.
பம்பின் "இதயம்", வளைந்த கத்திகள் கொண்ட சுழலும் கூறு, பம்ப் ஷாஃப்ட் வழியாக மோட்டாருடன் இணைக்கப்பட்டுள்ளது. இது அதிக வேகத்தில் சுழன்று மையவிலக்கு விசையை உருவாக்குகிறது, திரவத்தை உறிஞ்சுகிறது மற்றும் இயக்க ஆற்றலை அளிக்கிறது. பிளேட் அளவுருக்கள் (வடிவம், அளவு, கோணம்) பம்பின் ஓட்ட விகிதம், தலை மற்றும் செயல்திறனை தீர்மானிக்கிறது.
பம்ப் ஷாஃப்ட் இயந்திர ஆற்றலை மோட்டாரிலிருந்து தூண்டுதலுக்கு அனுப்புகிறது. தாங்கு உருளைகள் பம்ப் ஷாஃப்ட்டின் சுழற்சியை ஆதரிக்கின்றன, கோஆக்சியலிட்டியை பராமரிக்கின்றன மற்றும் உராய்வைக் குறைக்கின்றன. உயர் வெப்பநிலை மற்றும் உயர் அழுத்த வேலை நிலைமைகளுக்கு, எண்ணெய் சரிவைத் தடுக்க மற்றும் தாங்கும் ஆயுளை நீட்டிக்க எண்ணெய் குளிரூட்டிகள் தேவை.
குழிவுறுவதைத் தவிர்க்க திரவக் கசிவு மற்றும் வெளிப்புறக் காற்றின் உட்செலுத்தலைத் தடுக்கிறது. பொதுவான வகைகளில் இயந்திர முத்திரைகள் மற்றும் பேக்கிங் முத்திரைகள் அடங்கும். துணை சீல் அமைப்புகளுடன் பொருத்துவது நம்பகத்தன்மையை மேம்படுத்தலாம், மேலும் பராமரிப்பு API 682 தரநிலைகளைக் குறிக்கலாம்.
உறிஞ்சும் துறைமுகம் திரவத்தை இழுக்க வால்யூட்டின் மையத்தில் அமைந்துள்ளது; டிஸ்சார்ஜ் போர்ட் அழுத்தப்பட்ட திரவத்தை வழங்க வால்யூட்டின் முடிவில் உள்ளது. இரண்டின் அளவு மற்றும் வடிவம் திரவ எதிர்ப்பு மற்றும் பம்ப் செயல்திறனை பாதிக்கிறது.
வேலை செயல்முறை தொடர்ச்சியான ஆற்றல் மாற்றமாகும், இது 4 முக்கிய நிலைகளாக பிரிக்கப்பட்டுள்ளது:
மோட்டார் அதிக வேகத்தில் சுழற்ற தூண்டியை இயக்குகிறது, இது தூண்டுதலின் மையத்தில் குறைந்த அழுத்த பகுதியை உருவாக்குகிறது. அழுத்தம் வேறுபாட்டின் கீழ் பம்பில் திரவம் உறிஞ்சப்படுகிறது.
தூண்டுதல் தொடர்ந்து சுழலும் போது, கத்திகள் திரவத்தை கதிரியக்கமாக நகர்த்தத் தூண்டுகிறது, திரவத்தின் ஓட்ட வேகம் மற்றும் இயக்க ஆற்றலை கணிசமாக அதிகரிக்கிறது.
அதிவேக திரவம் வால்யூட் உறைக்குள் நுழைகிறது, அங்கு விரிவடைந்த ஓட்டப் பாதை ஓட்டம் வேகத்தைக் குறைக்கிறது, உயர் அழுத்த விநியோகத்தை அடைய இயக்க ஆற்றலை அழுத்த ஆற்றலாக மாற்றுகிறது.
டிஸ்சார்ஜ் போர்ட் வழியாக அழுத்தப்பட்ட திரவம் வெளியேற்றப்படுகிறது. தூண்டுதலின் தொடர்ச்சியான சுழற்சியுடன், தொடர்ச்சியான விநியோகம் நிறைவடைகிறது.
வால்யூட் அமைப்பு திரவ ஓட்ட பண்புகளுடன் பொருந்துகிறது, கொந்தளிப்பு இழப்பைக் குறைக்கிறது. வடிவமைப்பு நிலைமைகளின் கீழ் செயல்திறன் 70% -90% ஐ அடைகிறது, சீரான ஓட்டம் வேக விநியோகத்துடன்.
குறைவான முக்கிய கூறுகள், செயலாக்க மற்றும் நிறுவ எளிதானது, சிக்கலான பரிமாற்ற வழிமுறை இல்லை, குறைந்த தோல்வி விகிதம், நுழைவாயில் மற்றும் அவுட்லெட் காசோலை வால்வுகள் தேவை இல்லை, மற்றும் குறைந்த பராமரிப்பு செலவு.
சுத்தமான நீர், கழிவுநீர் மற்றும் இரசாயன ஊடகம் போன்ற பல்வேறு திரவங்களுக்கு ஏற்றது, மற்றும் சாதாரண வெப்பநிலை, உயர் வெப்பநிலை மற்றும் உயர் அழுத்த வேலை நிலைமைகளுக்கு ஏற்றவாறு வேலை நிலைமைகளுக்கு ஏற்ப வெவ்வேறு விவரக்குறிப்புகளில் வடிவமைக்கப்படலாம்.
ஒருங்கிணைந்த வடிவமைப்பு, சிறிய அளவு மற்றும் குறைந்த எடை, வரையறுக்கப்பட்ட இடக் காட்சிகளுக்கு ஏற்றது மற்றும் ஏற்கனவே உள்ள விநியோக அமைப்புகளுடன் ஒருங்கிணைக்க எளிதானது.
குறைந்த உற்பத்திச் செலவு, அணியும் பாகங்களை வசதியாக மாற்றுதல், திறமையான செயல்பாட்டின் மூலம் ஆற்றல் சேமிப்பு, பெரிய ஓட்ட விநியோக காட்சிகளுக்கு ஏற்றது.
வால்யூட் மையவிலக்கு விசையியக்கக் குழாய்கள் தொழில்துறை திரவ விநியோகத்திற்கான நம்பகமான தேர்வாகும், ஏனெனில் அவற்றின் ஹைட்ரோடினமிக் நன்மைகள். இருப்பினும், அவற்றின் உண்மையான ஆற்றல் திறன் பொருள் தேர்வு மற்றும் உற்பத்தி போன்ற விவரங்களால் பாதிக்கப்படுகிறது. துல்லியமான R&D மற்றும் கடுமையான சோதனை மூலம் டெஃபிகோ நிலையான மற்றும் திறமையான திரவ விநியோக தீர்வுகளை உருவாக்குகிறது. ஆலோசனை அல்லது ஆர்டர் செய்ய வரவேற்கிறோம்:www.teffiko.com
