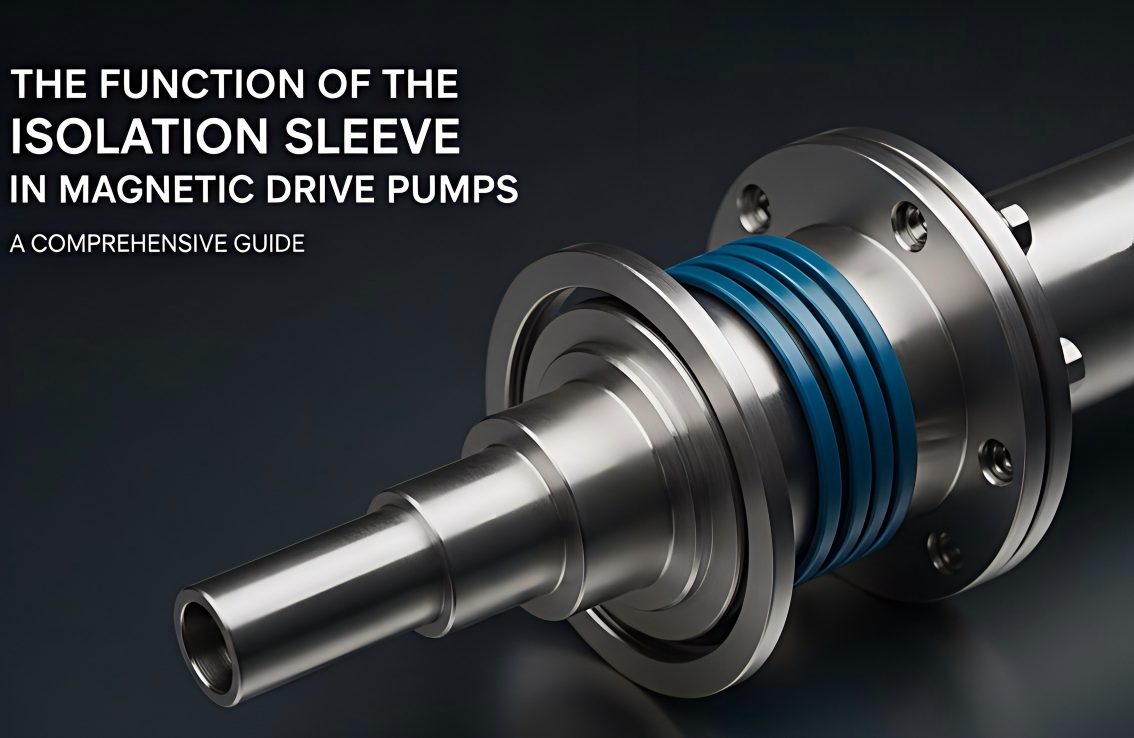

மேக்னடிக் டிரைவ் பம்ப்களில் ஐசோலேஷன் ஸ்லீவின் செயல்பாடு

நவீன தொழில்துறை உற்பத்தியில், குறிப்பாக அரிக்கும், நச்சு, எரியக்கூடிய, வெடிக்கும் அல்லது உயர்-தூய்மை ஊடகங்களைக் கையாளும் பயன்பாடுகளில், பம்புகளின் சீல் செயல்திறன் முக்கியமானது. இயந்திர முத்திரைகள் கொண்ட வழக்கமான பம்புகள் சீல் செயலிழப்பால் அடிக்கடி ஊடக கசிவால் பாதிக்கப்படுகின்றன, இது பொருள் இழப்பை ஏற்படுத்துவதோடு மட்டுமல்லாமல் சுற்றுச்சூழல் மாசுபாடு, பாதுகாப்பு சம்பவங்கள் மற்றும் உயிரிழப்புகளுக்கு கூட வழிவகுக்கும். என்ற தோற்றம்காந்த இயக்கி குழாய்கள்இந்த நிலைமையை முற்றிலுமாக மாற்றியுள்ளது, மேலும் அதன் முக்கிய ரகசியங்களில் ஒன்று அதன் தனித்துவமான தனிமை ஸ்லீவ் வடிவமைப்பில் உள்ளது.

1. ஆழமான பகுப்பாய்வு: தனிமை ஸ்லீவ் ஏன் ஒரு முக்கிய வெப்ப ஜெனரேட்டராக உள்ளது?

காந்த இயக்கி விசையியக்கக் குழாய்களில் வெப்பநிலை உயர்வு இயந்திர உராய்விலிருந்து மட்டுமே வருகிறது என்று பல பயனர்கள் தவறாகக் கருதுகின்றனர். உண்மையில், தனிமைப்படுத்தப்பட்ட ஸ்லீவின் இயற்பியல் பண்புகள் அதை இயற்கையான "ஹீட்டர்" ஆக்குகின்றன. வெப்ப இயக்கவியல் மற்றும் மின்காந்தவியல் படி, வெப்பம் முக்கியமாக மூன்று மூலங்களிலிருந்து வருகிறது:

1.1 எடி தற்போதைய விளைவு: கண்ணுக்கு தெரியாத ஆற்றல் இழப்பு

மெட்டல் ஐசோலேஷன் ஸ்லீவ்களுக்கான முதன்மை வெப்ப ஆதாரம் இதுவாகும் (எ.கா., 316L, ஹாஸ்டெல்லாய்).

• கொள்கை: உள் மற்றும் வெளிப்புற காந்த சுழலிகள் அதிக வேகத்தில் சுழலும் போது, ​​உலோக தனிமை ஸ்லீவ் ஒரு சைனூசாய்டல் மாற்று காந்தப்புலத்தில் காந்த கோடுகளை வெட்டுகிறது. மின்காந்த தூண்டலின் அடிப்படையில், மூடிய தூண்டப்பட்ட நீரோட்டங்கள், அதாவது "எடி நீரோட்டங்கள்", தனிமைப்படுத்தப்பட்ட ஸ்லீவின் சுவர் தடிமனுக்குள் உருவாக்கப்படுகின்றன.
• விளைவு: ஜூல்-லென்ஸின் விதியின்படி (Q=I²Rt), சுழல் நீரோட்டங்கள் அதிக அளவு வெப்பமாக மாற்றப்படுகின்றன. இந்த வெப்பமானது காந்த இயக்கி விசையியக்கக் குழாய்களில் செயல்திறன் குறைவதற்கு (பொதுவாக 1%–7% இழப்பு) முக்கிய காரணமாகும் மற்றும் தனிமைப்படுத்தப்பட்ட ஸ்லீவில் வெப்பநிலை அதிகரிப்பதற்கான முக்கிய காரணியாகும்.

1.2 திரவ வெட்டு மற்றும் உராய்வு வெப்பம்

மின்காந்த வெப்பத்திற்கு கூடுதலாக, திரவ இயக்கவியல் வெப்ப உற்பத்திக்கு சேர்க்கிறது.

• உள் உராய்வு: சுழலி அதிக வேகத்தில் சுழலும் போது உள் காந்த சுழலிக்கும் தனிமை ஸ்லீவுக்கும் இடையே உள்ள இடைவெளியில் உள்ள திரவம் கடுமையாக நகர்கிறது. ஐசோலேஷன் ஸ்லீவின் உள் சுவருக்கு எதிராக இந்த அதிவேக திரவத்தின் தொடர்ச்சியான சுரண்டல் மற்றும் உராய்வு குறிப்பிடத்தக்க வெட்டு வெப்பத்தை உருவாக்குகிறது.
• இயந்திர உராய்வு: பதிவு செய்யப்பட்ட மோட்டாரின் முறுக்குகளில் தாமிர இழப்பு மற்றும் காந்த இழப்பு, அதே போல் முன் மற்றும் பின்புற வழிகாட்டி தாங்கு உருளைகள் மற்றும் உந்துதல் டிஸ்க்குகளில் இருந்து உராய்வு, பம்ப் அறையின் ஒட்டுமொத்த வெப்பநிலையை மேலும் உயர்த்துகிறது, இது இறுதியில் தனிமைப்படுத்தப்பட்ட ஸ்லீவ் மீது கவனம் செலுத்துகிறது.

1.3 கட்டமைப்புக் கட்டுப்பாடுகள் காரணமாக தவிர்க்க முடியாத தன்மை

பொருள் வலிமை மற்றும் செயலாக்க தொழில்நுட்பத்தால் வரையறுக்கப்பட்ட, பெரும்பாலான தனிமைப்படுத்தப்பட்ட சட்டைகள் இன்னும் உலோகப் பொருட்களால் செய்யப்படுகின்றன. உலோகங்கள் நல்ல அழுத்த எதிர்ப்பைக் கொண்டிருந்தாலும், அவற்றின் மின் கடத்துத்திறன் என்பது சுழல் மின்னோட்ட வெப்பம் தவிர்க்க முடியாதது. அதனால்தான், உலோகம் அல்லாதவற்றைக் காட்டிலும் (எ.கா., கார்பன் ஃபைபர், PEEK) உயர் அழுத்த நிலைமைகளின் கீழ், மெட்டல் ஐசோலேஷன் ஸ்லீவ்கள் அதிக வெப்பநிலை சிக்கல்களுக்கு ஆளாகின்றன.

2. பொருள் தேர்வின் அடிப்படை தர்க்கம்

தனிமைப்படுத்தப்பட்ட ஸ்லீவில் வெப்பத்தை உருவாக்குவது இயற்பியல் விதிகளால் நிர்வகிக்கப்படுவதால், பொருள் அறிவியல் மூலம் இந்த விளைவை எவ்வாறு குறைக்கலாம்? இது மேலே குறிப்பிட்டுள்ள பொருள் தேர்வு ஆபத்துகளுக்கு நம்மை மீண்டும் கொண்டு வருகிறது.

சுழல் மின்னோட்ட இழப்பைக் குறைக்க, பொருளின் மின் எதிர்ப்பை அதிகரிக்க வேண்டும். அதனால்தான்:

• 316L துருப்பிடிக்காத எஃகு குறைந்த விலை ஆனால் அதிக கடத்துத்திறன் கொண்டது (குறைந்த மின்தடை), இதன் விளைவாக அதிக சக்தியில் கடுமையான சுழல் மின்னோட்ட வெப்பம் ஏற்படுகிறது.
• ஹஸ்டெல்லோய் உயர்நிலை காந்த இயக்கி விசையியக்கக் குழாய்களுக்கு விருப்பமான தேர்வாக இருக்கிறது, அதன் அரிப்பைத் தடுப்பதற்காக மட்டுமல்லாமல், துருப்பிடிக்காத எஃகு விட அதிக மின் எதிர்ப்பிற்காகவும் உள்ளது, இது சுழல் நீரோட்டங்களை திறம்பட அடக்குகிறது மற்றும் மூலத்தில் வெப்பத்தை குறைக்கிறது.

3.பராமரிப்பு மற்றும் மேம்படுத்துதல்: தனிமைப்படுத்தல் ஸ்லீவின் சேவை ஆயுளை நீட்டிப்பதற்கான விசைகள்

காந்த இயக்கி விசையியக்கக் குழாய்களின் முக்கிய அங்கமாக, பம்பின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்ய, தனிமைப்படுத்தல் ஸ்லீவின் பராமரிப்பு மற்றும் மேம்படுத்தல் அவசியம்:

• பொருத்தமான பொருளைத் தேர்ந்தெடுக்கவும்: பண்புகள், வெப்பநிலை, கடத்தப்பட்ட ஊடகத்தின் அழுத்தம் மற்றும் செயல்திறன் தேவைகள் ஆகியவற்றின் அடிப்படையில் மிகவும் பொருத்தமான தனிமைப்படுத்தல் ஸ்லீவ் பொருளைத் தேர்ந்தெடுக்கவும்.
• பயனுள்ள குளிரூட்டலை உறுதி செய்யுங்கள்: உலோகத் தனிமைப்படுத்தல் சட்டைகளுக்கு, போதுமான குளிரூட்டும் திரவம் (பொதுவாக பம்ப் செய்யப்பட்ட ஊடகம்) சுழல் நீரோட்டங்களால் உருவாகும் வெப்பத்தை அகற்ற தனிமைப்படுத்தப்பட்ட ஸ்லீவின் உள் மற்றும் வெளிப்புற மேற்பரப்பில் பாய வேண்டும்.
• உலர் ஓட்டத்தைத் தவிர்க்கவும்: காந்த இயக்கி விசையியக்கக் குழாய்கள் உலர் ஓட்டத்தில் இருந்து கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன, ஏனெனில் தனிமை ஸ்லீவ் உள்ளே நெகிழ் தாங்கு உருளைகள் நடுத்தரத்திலிருந்து உயவு மற்றும் குளிர்ச்சி தேவை; உலர் ஓட்டம் தாங்கு உருளைகள் மற்றும் தனிமை ஸ்லீவ் ஆகியவற்றிற்கு விரைவான சேதத்தை ஏற்படுத்தும்.
• வழக்கமான ஆய்வு மற்றும் மாற்றுதல்: தனிமைப்படுத்தப்பட்ட ஸ்லீவ் பொதுவாக நீண்ட ஆயுளைக் கொண்டிருந்தாலும், கடுமையான வேலை நிலைமைகளின் கீழ், அது அரிப்பு, தேய்மானம் அல்லது விரிசல்களுக்குத் தொடர்ந்து பரிசோதிக்கப்பட்டு சரியான நேரத்தில் மாற்றப்பட வேண்டும்.
• வெப்பநிலை கண்காணிப்பைச் செயல்படுத்தவும்: வெப்பநிலை உணரிகளுடன் தனிமைப்படுத்தப்பட்ட ஸ்லீவ் நிகழ்நேர கண்காணிப்பு தோல்விகளைத் தடுக்கவும் பம்ப் ஆயுளை நீட்டிக்கவும் ஒரு சிறந்த நடவடிக்கையாகும்.

சுருக்கம்

ஐசோலேஷன் ஸ்லீவ் என்பது காந்த இயக்கி பம்பின் முக்கிய அழுத்தம் தாங்கும் கூறு மட்டுமல்ல, பம்பின் இயக்க ஆரோக்கியத்தை கண்காணிப்பதற்கான "சாளரம்" ஆகும். அதன் சுழல் மின்னோட்ட வெப்பமாக்கல் பொறிமுறையை ஆழமாகப் படிப்பதன் மூலமும், விஞ்ஞான வெப்பநிலை கண்டறிதல் முறைகளைப் பின்பற்றுவதன் மூலமும், நிறுவனங்கள் உண்மையான "பூஜ்ஜியக் கசிவை" அடையலாம் மற்றும் திட்டமிடப்படாத வேலையில்லா நேரத்தின் அபாயத்தைக் குறைக்கலாம்.
