நீர் வழங்கல், இரசாயனப் பொறியியல், HVAC மற்றும் பிற துறைகளில் அடிக்கடி ஏற்படும் இந்தப் பிரச்சனைகள் பெரும்பாலும் மையவிலக்கு விசையியக்கக் குழாயின் முக்கிய "அறிவுறுத்தல் கையேடு"-செயல்திறன் வளைவை தவறாகப் படிப்பது அல்லது புறக்கணிப்பதால் ஏற்படுகிறது. தொழில்துறையில் பரவலாகப் பயன்படுத்தப்படும் ஒரு முக்கிய உபகரணமாக, ஒவ்வொரு 1% செயல்திறன் அதிகரிக்கும்மையவிலக்கு பம்ப்ஒரு பெரிய அளவிலான திட்டத்திற்கான இயக்கச் செலவில் பல்லாயிரக்கணக்கான அல்லது நூறாயிரக்கணக்கான யுவான் ஆண்டு சேமிப்புகளைக் குறிக்கலாம்.
இந்த கட்டுரை பம்ப் வளைவுகளை எவ்வாறு விளக்குவது என்பதை உங்களுக்குக் கற்பிக்கும், அவற்றை எவ்வாறு படிப்பது என்று உங்களுக்குச் சொல்வதோடு மட்டுமல்லாமல், உகந்த கொள்முதல் மற்றும் செயல்பாடு மற்றும் பராமரிப்பு முடிவுகளை எடுக்க அவற்றை எவ்வாறு பயன்படுத்துவது என்பதையும் கற்பிக்கும்.

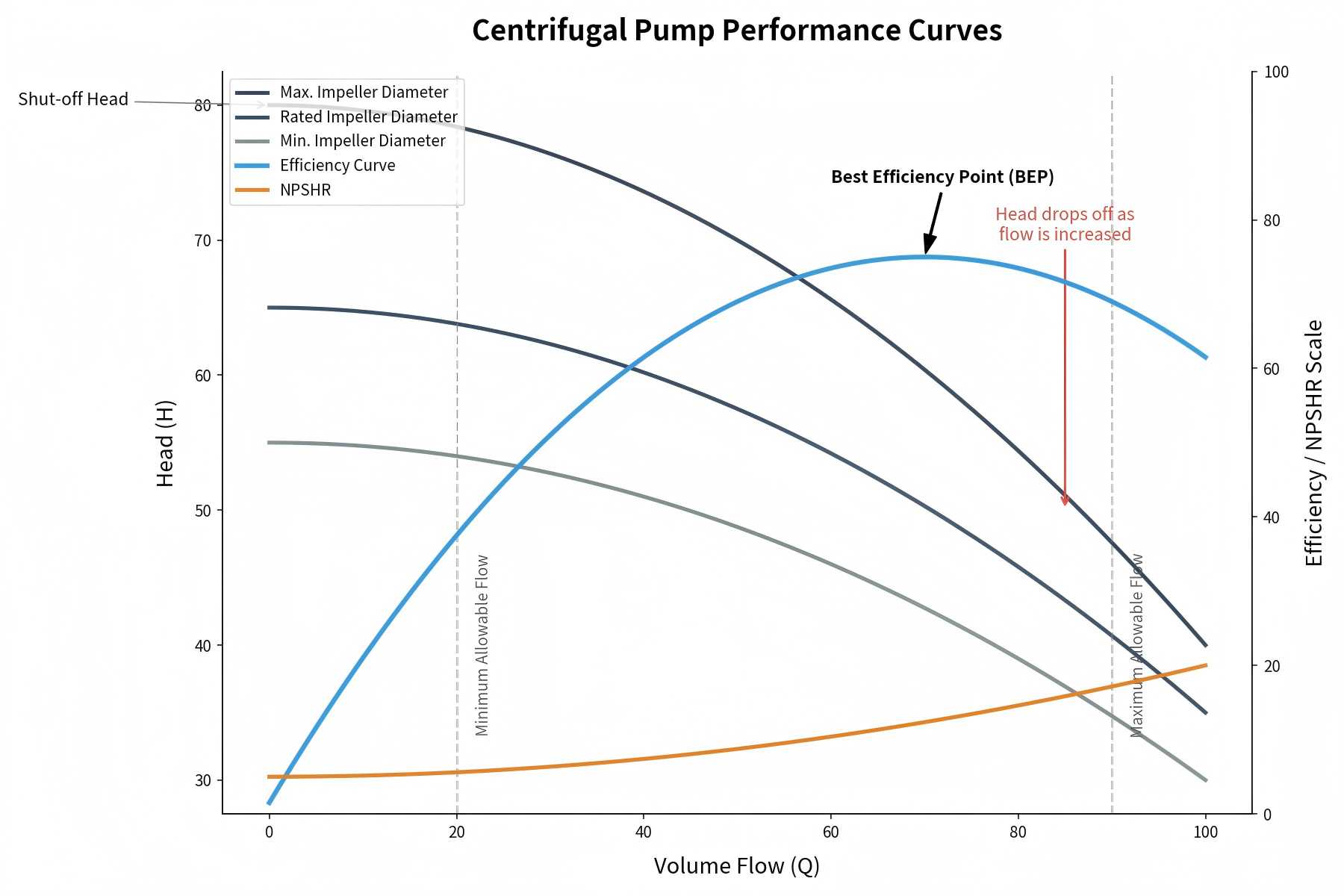

ஹெட்-ஃப்ளோ வளைவு (H-Q Curve) என்பது பம்ப் வளைவின் மிக அடிப்படையான பகுதியாகும். இது பம்பின் தலைக்கும் (பம்ப் திரவத்தை உயர்த்தும் உயரம்) மற்றும் ஓட்ட விகிதத்திற்கும் (ஒரு யூனிட் நேரத்திற்கு பம்ப் வழங்கும் திரவத்தின் அளவு) நிலையான வேகத்தில் உள்ள உறவை சித்தரிக்கிறது. பொதுவாக, தலையானது செங்குத்து அச்சில் (Y-axis) மற்றும் ஓட்ட விகிதம் கிடைமட்ட அச்சில் (X-axis) வரையப்படுகிறது.
H-Q வளைவில் இருந்து ஒரு முக்கிய முடிவை எடுக்கலாம்: ஓட்ட விகிதம் அதிகரிக்கும் போது, தலை படிப்படியாக குறைகிறது. ஏனென்றால், அதிக திரவம் தூண்டி மற்றும் பம்ப் உறை வழியாக செல்லும்போது, திரவ உராய்வு மற்றும் பம்பின் உள்ளே கொந்தளிப்பு தீவிரமடைகிறது, இதன் விளைவாக தலை குறைகிறது. எடுத்துக்காட்டாக, ஒரு பம்ப் நிமிடத்திற்கு 50 கேலன்கள் (ஜிபிஎம்) ஓட்ட விகிதத்தில் 100 அடி தலையை உருவாக்க முடியும், அதே நேரத்தில் ஓட்ட விகிதம் 75 ஜிபிஎம் ஆக அதிகரிக்கும் போது தலை 80 அடியாக குறைகிறது - இந்த உறவு வளைவில் தெளிவாகத் தெரியும்.
பவர்-ஃப்ளோ வளைவு (P-Q வளைவு) பம்பின் மின் நுகர்வு மற்றும் நிலையான வேகத்தில் ஓட்ட விகிதத்திற்கு இடையிலான உறவைக் காட்டுகிறது. மின் நுகர்வு (குதிரைத்திறன் அல்லது கிலோவாட்களில்) செங்குத்து அச்சில் திட்டமிடப்பட்டுள்ளது, மற்றும் கிடைமட்ட அச்சில் ஓட்ட விகிதம்.
H-Q வளைவைப் போலன்றி, P-Q வளைவு ஒரு மேல்நோக்கிய போக்கைக் காட்டுகிறது: ஓட்ட விகிதம் அதிகரிக்கும் போது மின் நுகர்வு அதிகரிக்கிறது. ஏனென்றால், பம்ப் அதிக திரவத்தை வழங்கவும், அதிக உராய்வு மற்றும் கொந்தளிப்பை சமாளிக்கவும் அதிக முயற்சி எடுக்க வேண்டும். பம்ப் மோட்டார் தேர்வுக்கு இந்த வளைவைப் புரிந்துகொள்வது மிகவும் முக்கியமானது-மோட்டார் குறைவாக இருந்தால், அது அதிக ஓட்ட நிலைமைகளின் கீழ் சுமையாக இருக்கலாம்; பெரிதாக்கப்பட்டால், அது ஆற்றல் விரயத்தை ஏற்படுத்தும்.
செயல்திறன்-ஓட்டம் வளைவு (E-Q வளைவு) வெவ்வேறு ஓட்ட விகிதங்களில் பம்பின் செயல்திறனை பிரதிபலிக்கிறது. செயல்திறன் (ஒரு சதவீதமாக வெளிப்படுத்தப்படுகிறது) செங்குத்து அச்சில் திட்டமிடப்பட்டுள்ளது, மற்றும் கிடைமட்ட அச்சில் ஓட்ட விகிதம். ஆற்றல் நுகர்வு குறைக்க இந்த வளைவு முக்கியமானது, ஏனெனில் இது பம்ப் அதிகபட்ச செயல்திறனில் இயங்கும் ஓட்ட விகிதத்தைக் காட்டுகிறது.
செயல்திறன் வளைவு பொதுவாக "மலை வடிவிலானது": ஓட்ட விகிதம் அதிகரிக்கும் போது செயல்திறன் உச்சத்திற்கு உயர்கிறது, பின்னர் ஓட்ட விகிதம் தொடர்ந்து அதிகரிக்கும் போது படிப்படியாக குறைகிறது. இந்த வளைவின் உச்சம் சிறந்த செயல்திறன் புள்ளி (BEP) என்று அழைக்கப்படுகிறது - கீழே விரிவாக விளக்கப்பட்டுள்ளது.
பம்ப் வளைவைப் படிப்பது என்பது மூன்று துணை வளைவுகளை அடையாளம் காண்பது மட்டுமல்ல, பம்ப் செயல்திறனை நிர்ணயிக்கும் முக்கிய தரவு புள்ளிகளைப் புரிந்துகொள்வதும் ஆகும். கவனம் செலுத்த வேண்டிய முக்கிய கூறுகள் கீழே உள்ளன:
சிறந்த செயல்திறன் புள்ளி (BEP) என்பது ஓட்ட விகிதம் மற்றும் தலையின் கலவையாகும், இதில் பம்ப் அதிகபட்ச செயல்திறனில் இயங்குகிறது, இது E-Q வளைவின் உச்சம் மற்றும் பம்பின் மிகவும் சிக்கனமான இயக்க புள்ளியாகும். ஒரு பம்பைத் தேர்ந்தெடுக்கும்போது, கணினியின் தேவையான இயக்கப் புள்ளி (ஓட்டம் வீதம் + தலை) BEP க்கு முடிந்தவரை நெருக்கமாக இருக்கும் மாதிரிகளுக்கு முன்னுரிமை கொடுங்கள்.
BEP இலிருந்து வெகு தொலைவில் பம்பை இயக்குவது ஆற்றல் நுகர்வு அதிகரிப்பதற்கும், தூண்டுதல் மற்றும் மோட்டாரின் விரைவான உடைகள் மற்றும் சுருக்கப்பட்ட பம்ப் சேவை வாழ்க்கைக்கும் வழிவகுக்கிறது. எடுத்துக்காட்டாக, 60 gpm உடன் தொடர்புடைய BEP கொண்ட ஒரு பம்ப் 30 gpm இல் (BEP ஓட்ட விகிதத்தில் பாதி) செயல்படும் போது 20%-30% செயல்திறன் குறைப்பு மற்றும் முன்கூட்டிய தோல்வியை சந்திக்கலாம்.
இயக்க வரம்பு (செயல்திறன் வரம்பு என்றும் அழைக்கப்படுகிறது) என்பது ஓட்ட விகிதம் மற்றும் தலை இடைவெளியைக் குறிக்கிறது, இதில் பம்ப் தூண்டுதல், மோட்டார் அல்லது பிற கூறுகளை சேதப்படுத்தாமல் பாதுகாப்பாக செயல்பட முடியும். இந்த வரம்பு பம்பின் குறைந்தபட்ச/அதிகபட்ச ஓட்ட விகிதம் மற்றும் தலையால் வரையறுக்கப்படுகிறது, மேலும் H-Q வளைவில் நேரடியாகப் பார்க்க முடியும்.
உற்பத்தியாளர்கள் பொதுவாக BEP இல் 70%-120% க்குள் பம்பை இயக்க பரிந்துரைக்கின்றனர், இது பாதுகாப்பான இயக்க வரம்பை உறுதிப்படுத்துகிறது. இந்த வரம்பிற்கு வெளியே செயல்படுவது குழிவுறுதல், அதிகப்படியான அதிர்வு, மோட்டார் வெப்பமடைதல் மற்றும் பிற சிக்கல்களை ஏற்படுத்தலாம்.
ஷட்-ஆஃப் ஹெட் என்பது பூஜ்ஜிய ஓட்டத்தில் பம்ப் உருவாக்கக்கூடிய அதிகபட்ச தலையாகும் (அதாவது, வெளியேற்ற வால்வு மூடப்படும் போது), இது H-Q வளைவு மற்றும் செங்குத்து அச்சின் (Y-அச்சு) குறுக்குவெட்டு ஆகும். கணினி வடிவமைப்பிற்கு ஷட்-ஆஃப் தலையைப் புரிந்துகொள்வது மிகவும் முக்கியமானது-கணினியின் நிலையான தலையானது பம்பின் shut-off head ஐ விட அதிகமாக இருந்தால், பம்ப் திரவத்தை வழங்குவதில் தோல்வியடையும்.
அதிகபட்ச ஓட்ட விகிதம் என்பது பம்ப் பூஜ்ஜியத் தலையில் (அதாவது, ஓட்ட எதிர்ப்பு இல்லை) வழங்கக்கூடிய அதிகபட்ச ஓட்டமாகும், இது H-Q வளைவு மற்றும் கிடைமட்ட அச்சின் (X-அச்சு) குறுக்குவெட்டு ஆகும். இந்த மதிப்பு பம்ப் கணினியின் அதிகபட்ச ஓட்ட தேவையை பூர்த்தி செய்யுமா என்பதை தீர்மானிக்க உதவுகிறது.
Net Positive Suction Head (NPSH) என்பது குழிவுறுதலைத் தடுப்பதற்கான ஒரு முக்கிய அளவுருவாகும் - இது ஒரு அழிவுகரமான நிகழ்வாகும், இது போதுமான உறிஞ்சும் அழுத்தம் காரணமாக திரவத்தில் நீராவி குமிழ்கள் உருவாகி பம்ப் கூறுகளை சேதப்படுத்துகிறது. NPSH என்பது பம்ப் உறிஞ்சும் திரவ அழுத்தத்திற்கும் திரவத்தின் நீராவி அழுத்தத்திற்கும் உள்ள வித்தியாசம்.
பெரும்பாலான பம்ப் வளைவுகளில் NPSH வளைவு அடங்கும், இது வெவ்வேறு ஓட்ட விகிதங்களில் குழிவுறுதல் இல்லாமல் பம்ப் இயங்குவதற்கு தேவையான குறைந்தபட்ச NPSH ஐக் காட்டுகிறது. குழிவுறுவதைத் தவிர்க்க, கணினியில் கிடைக்கும் NPSH, பம்ப் தேவைப்படும் NPSH ஐ விட அதிகமாக இருக்க வேண்டும்.
அனைத்து பம்ப் வளைவுகளும் ஒரே வடிவத்தைக் கொண்டிருக்கவில்லை - அவற்றின் வடிவம் பம்ப் வடிவமைப்பைப் பொறுத்தது, மேலும் வெவ்வேறு வளைவு வடிவங்கள் வெவ்வேறு பயன்பாட்டுக் காட்சிகளுக்குப் பொருந்துகின்றன. மிகவும் பொதுவான மூன்று பம்ப் வளைவு வடிவங்கள் கீழே உள்ளன:
ஒரு செங்குத்தான வளைவு பம்ப் குறைந்த ஓட்ட விகிதத்தில் உயர் தலையை உருவாக்க முடியும் என்பதைக் குறிக்கிறது. இந்த வகை வளைவு கொதிகலன் ஊட்ட அமைப்புகள், உயர் அழுத்த சுத்தம் செய்தல் அல்லது மெல்லிய குழாய்கள் அல்லது உயர் எதிர்ப்பு அமைப்புகள் வழியாக திரவம் செல்லும் தொழில்துறை செயல்முறைகள் போன்ற உயர் அழுத்த பயன்பாடுகளுக்கு ஏற்றது.
ஒரு தட்டையான வளைவு என்றால், பம்ப் குறைந்த தலையில் அதிக ஓட்டத்தை வழங்க முடியும். பாசன அமைப்புகள், குளிரூட்டும் கோபுரங்கள் அல்லது முனிசிபல் நீர் விநியோக அமைப்புகள் போன்ற பெரிய ஓட்டம், குறைந்த எதிர்ப்பு பயன்பாடுகளுக்கு இது சிறந்தது.
வேகமாகத் தொங்கும் வளைவு குறைந்த ஓட்ட விகிதத்தில் பம்ப் குழிவுறுவதற்கு வாய்ப்புள்ளது என்பதைக் குறிக்கிறது. இத்தகைய பம்ப்கள் திறமையாக செயல்பட அதிக அளவில் NPSH தேவைப்படுகிறது, மேலும் நிலையான ஓட்ட விகிதங்கள் மற்றும் போதுமான உறிஞ்சும் அழுத்தம் கொண்ட பயன்பாடுகளுக்கு ஏற்றது.
பம்ப் வளைவுகளை முழுமையாகப் பயன்படுத்த, இந்த நடைமுறை உதவிக்குறிப்புகளைப் பின்பற்றவும் - அவை சரியான பம்பைத் தேர்ந்தெடுத்து அதன் செயல்திறனை மேம்படுத்த உதவும்:
சரியானதை தேர்வு செய்யமையவிலக்கு பம்ப், முதலில் கணினி தேவைகளை தெளிவுபடுத்தவும், பின்னர் பம்ப் வளைவைப் பயன்படுத்தி பம்ப் செயல்திறனுடன் தேவைகளைப் பொருத்தவும். கீழே ஒரு படிப்படியான வழிகாட்டி:
சரியான பம்பைத் தேர்ந்தெடுத்த பிறகு, செலவைக் குறைக்கவும், சேவை ஆயுளை நீட்டிக்கவும் பம்ப் வளைவைப் பயன்படுத்தி அதன் செயல்திறனை மேம்படுத்தலாம். கீழே முக்கிய உத்திகள் உள்ளன:
