பொதுவான ஃப்ளஷிங் திட்டங்களின் விரிவான விளக்கம் 1/11/53A/53B

தொழிற்சாலை திரவ அமைப்புகளை (பம்ப்கள், வால்வுகள், குழாய்கள், வெப்பப் பரிமாற்றிகள் மற்றும் பிற உபகரணங்கள் போன்றவை) நிறுவுதல், ஆணையிடுதல், பராமரித்தல் மற்றும் பராமரித்தல் ஆகியவற்றில், ஃப்ளஷிங் திட்டம் என்பது கணினியில் உள்ள அசுத்தங்களை (வெல்ட் கசடு, துரு, தூசி, எண்ணெய் கறை) அகற்றுவதற்கும், சாதனங்களின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்கும் ஒரு முக்கிய செயல்முறையாகும்.

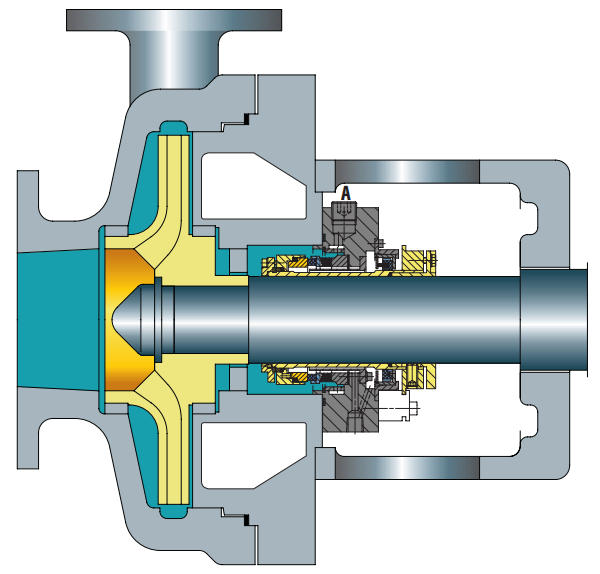

I. திட்டம் 1: சிங்கிள்-லூப் ஸ்ட்ரைட்-த்ரூ ஃப்ளஷிங் (அடிப்படை யுனிவர்சல் வகை)

1. முக்கிய வரையறை

திட்டம் 1 க்கு வெளிப்புற பைப்லைன்கள் எதுவும் தேவையில்லை. இது இயந்திர முத்திரைகளுக்கான உள் ஃப்ளஷிங் பைப்லைனாக செயல்படுகிறது. திட்டம் 11 போலல்லாமல், ஃப்ளஷிங் பைப்லைன் வளிமண்டலத்திற்கு வெளிப்படுவதில்லை, இதனால் அதிக பாகுத்தன்மை திரவங்கள் குறைந்த வெப்பநிலையில் உறைதல்/பாலிமரைசிங் செய்வதைத் தடுக்கிறது.

2. பொருந்தக்கூடிய காட்சிகள்

• பொதுவாக கிடைமட்ட குழாய்களுக்கு பயன்படுத்தப்படுகிறது.
• தடித்தல், திடப்படுத்துதல் அல்லது பாலிமரைசேஷன் ஆகியவற்றிற்கு வாய்ப்புள்ள உயர்-பாகுத்தன்மை திரவங்கள்.
• ANSI குழாய்களுக்கு மிகவும் பொருத்தமானது.

3. முன்னெச்சரிக்கைகள்

• மெக்கானிக்கல் சீல் சேம்பரில் இருந்து வெப்பத்தை அகற்ற, ஃப்ளஷிங் திரவத்தின் ஓட்ட விகிதம் போதுமானதாக இருக்க வேண்டும்.
• III.
• அழுக்கு தயாரிப்புகளுக்கு பரிந்துரைக்கப்படவில்லை, ஏனெனில் அவை எளிதில் ஃப்ளஷிங் பைப்லைனை அடைத்துவிடும்.
• செங்குத்து குழாய்களுக்கு பொருந்தாது.

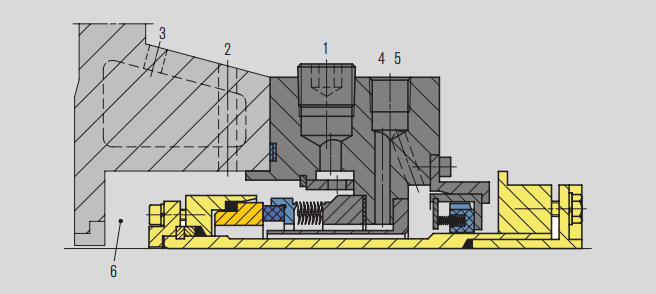

சீல் சேம்பர் விவரங்கள்

1. ஃப்ளஷிங் போர்ட் (எஃப்), செருகப்பட்டது (எதிர்காலத்தில் சுழலும் திரவம் அல்லது செங்குத்து பம்புகளின் காற்றோட்டம்)
2. வென்ட் போர்ட் (V), தேவைப்பட்டால்
3. ஹீட்டிங்/கூலிங் இன்லெட் (HI அல்லது CI), ஹீட்டிங்/கூலிங் அவுட்லெட் (HO அல்லது CO), தேவைப்பட்டால்
4. குளிரூட்டும் நீர் ஓட்ட விகிதம் (Q)
5. வடிகால் துறைமுகம் (D)
6. சீல் அறை

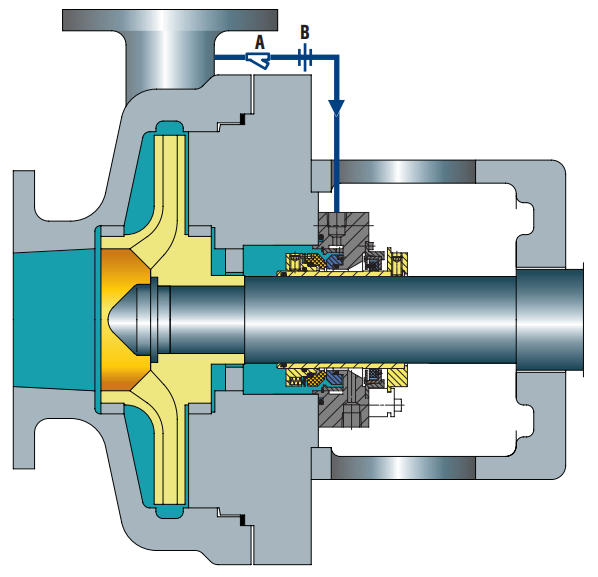

II.

1. முக்கிய வரையறை

• அனைத்து ஒற்றை முத்திரைகளுக்கும் இயல்புநிலை ஃப்ளஷிங் திட்டம்.
• கிடைமட்ட பம்புகளுக்கான ஃப்ளஷிங் மற்றும் சுய-வென்டிங் திட்டமாக செயல்படுகிறது.
• சீல் சேம்பரில் கூடுதல் நீராவி அழுத்த விளிம்பை உருவாக்க உதவுகிறது.
• ஃப்ளஷிங் திரவத்தின் ஓட்டத்தை மெக்கானிக்கல் சீலுக்கு வரம்பிட ஓட்டக் கட்டுப்பாட்டு துளைகளைப் பயன்படுத்துகிறது.
• குளிரூட்டல் மற்றும் லூப்ரிகேஷனை மிகவும் திறம்படச் செய்ய விநியோகிக்கப்பட்ட ஃப்ளஷிங்கைப் பயன்படுத்துகிறது.

2. பொருந்தக்கூடிய காட்சிகள்

• பம்ப் டிஸ்சார்ஜ் போர்ட் மற்றும் சீல் சேம்பர் பிரஷர் ஆகியவற்றுக்கு இடையே உள்ள அழுத்த வேறுபாடு சிறியதாக இருந்தால் தவிர, பொதுவாக அனைத்து பொது நோக்கங்களுக்கும் ஏற்றது.

3. முன்னெச்சரிக்கைகள்

• உயர்-தலை பயன்பாடுகளுக்கு, துளை அளவு மற்றும்/அல்லது துளைகளின் எண்ணிக்கை மிகவும் கவனமாக கணக்கிடப்பட வேண்டும்.
• தொண்டை புஷிங் க்ளியரன்ஸ் மற்றும் துவாரத்தின் அளவு ஆகியவை சேர்ந்து, ஃப்ளஷிங் திரவம் முத்திரையில் சரியாகப் பாய்வதை உறுதி செய்கிறது.
• டிஸ்சார்ஜ் போர்ட் மற்றும் சீல் சேம்பர் பிரஷர் இடையே உள்ள வித்தியாசத்தை எப்போதும் சரிபார்க்கவும்.
• திடப்பொருட்கள், உராய்வுகள் அல்லது எளிதில் பாலிமரைசபிள் பொருட்கள் கொண்ட ஊடகங்கள் தவிர்க்கப்பட வேண்டும்.
• துவாரத் தகட்டின் அடைப்பை, குழாயின் மேல்நிலை மற்றும் கீழ்நோக்கி குழாயின் மேற்பரப்பு வெப்பநிலையை சரிபார்ப்பதன் மூலம் உறுதிப்படுத்த முடியும்.

சீல் சேம்பர் விவரங்கள்

1. பம்பின் உயர் அழுத்தப் பகுதியிலிருந்து (பம்ப் டிஸ்சார்ஜ் அல்லது பம்ப் டிஸ்சார்ஜ் பைப்லைன்)
3.ஃப்ளஷிங் போர்ட் (F)
4.கூலர் (கே)
5.வடிகால் துறைமுகம் (D)
6.சீல் சேம்பர்



III.

1. முக்கிய வரையறை

• தொட்டியின் அழுத்தம் இழக்கப்படாவிட்டால், உந்தப்பட்ட ஊடகம் வளிமண்டலத்திற்கு கசியாது.
• அழுத்தத்திற்கு நைட்ரஜன் ஆதாரம் தேவைப்படுகிறது.
• வெப்பத்தை அகற்ற தொட்டியின் உள்ளே அல்லது வெளியே குளிரூட்டும் சுருள்களை வழங்குகிறது.
• தடை திரவத்தின் சுழற்சியை உறுதிப்படுத்த உள் சுழற்சி சாதனத்தைப் பயன்படுத்துகிறது.
• தடுப்பு திரவமானது உள் முத்திரை முகத்தின் வழியாக செயல்முறை ஊடகத்திற்குள் நுழைகிறது.

2. பொருந்தக்கூடிய காட்சிகள்

• தயாரிப்பு ஊடகம் நீர்த்த அனுமதிக்கப்படும் வேலை நிலைமைகளுக்கு ஏற்றது.
• உள் முத்திரை முகத்திற்கு ஊடகம் உயவு வழங்க முடியாத வேலை நிலைமைகளுக்கு ஏற்றது.
• தனிமைப்படுத்தப்பட்ட அழுத்தம் 16 பார் (232 psi) வரை இருக்கும் சூழ்நிலைகளுக்கு ஏற்றது.

3. முன்னெச்சரிக்கைகள்

• மூல அழுத்தம் தேவையான தனிமைப்படுத்தல் அழுத்தத்தை விட அதிகமாக இருப்பதை உறுதி செய்யவும்.
• உபகரணங்களைத் தொடங்குவதற்கு முன் கணினியை வெளியேற்றவும்.
• முத்திரையின் இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்களின் வெப்பநிலையை கண்காணிக்கவும்.
• சேமிப்புத் தொட்டியின் திரவ அளவில் குறைவது உள் மற்றும்/அல்லது வெளிப்புற முத்திரைகளின் கசிவைக் குறிக்கிறது.
• தனிமைப்படுத்தல் அழுத்தம் எப்போதும் சீல் சேம்பர் அழுத்தத்தை விட குறைந்தது 1.4 பார் (20 psi) அதிகமாக இருப்பதை உறுதி செய்யவும்.
• தனிமைப்படுத்தல் அழுத்தம் 16 பட்டி (232 psi) ஐ விட அதிகமாக இருந்தால், திட்டம் 53B, 53C அல்லது 54 ஏற்றுக்கொள்ளப்பட வேண்டும்.
• தயாரிப்பு ஊடகம் மாசுபட அனுமதிக்கப்படுகிறதா என்பதை செயல்முறைப் பொறியாளருடன் உறுதிப்படுத்தவும்.
• தனிமைப்படுத்தப்பட்ட திரவத்திற்கும் பம்ப் மூலம் உந்தப்பட்ட ஊடகத்திற்கும் இடையிலான பொருந்தக்கூடிய தன்மையை உறுதிப்படுத்தவும்.

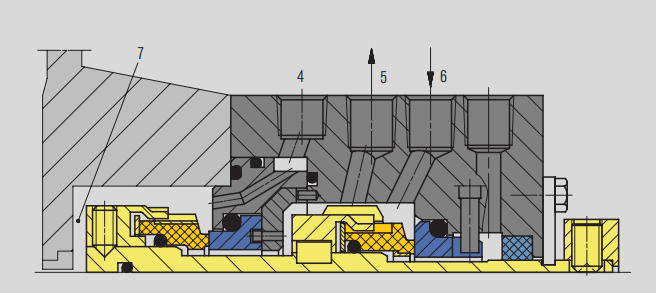

சீல் சேம்பர் விவரங்கள்

4. ஃப்ளஷிங் (எஃப்)

5. திரவ தடை கடை (LBO)

6. திரவ தடை நுழைவாயில் (LBI)

7.சீல் சேம்பர்

அனைத்து ஒற்றை முத்திரைகளுக்கும் இயல்புநிலை ஃப்ளஷிங் திட்டம்.

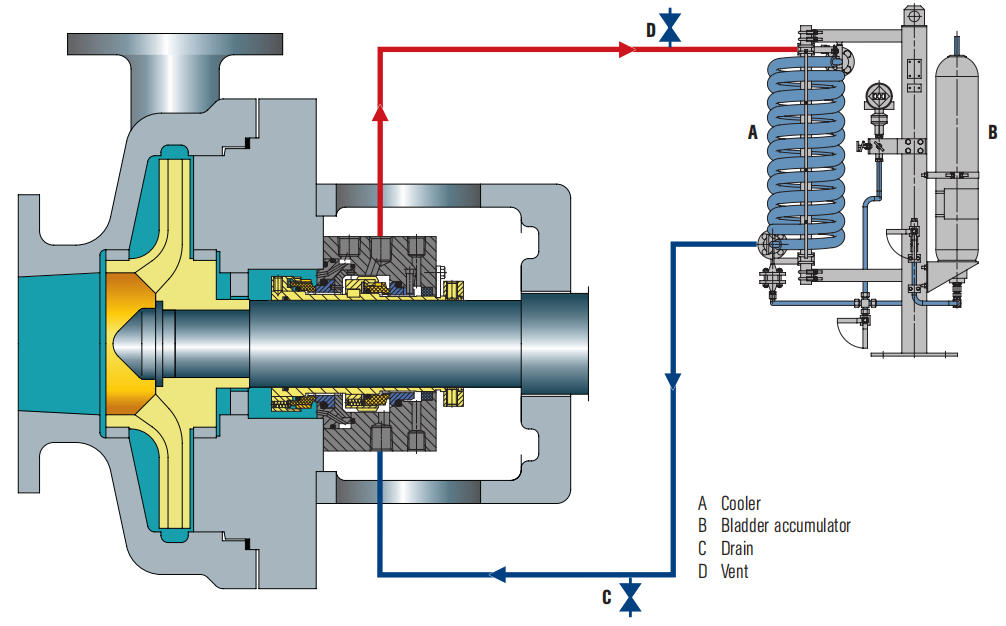

1. முக்கிய வரையறை

• தடுப்பு திரவம் மற்றும் நைட்ரஜன் ஒரு உதரவிதானத்தால் பிரிக்கப்படுகின்றன, இது நைட்ரஜன் மற்றும் தடை திரவத்தின் கலவையை திறம்பட தடுக்க முடியும், இது திட்டம் 53A போன்றது.
• சிறுநீர்ப்பை அழுத்தம் இழக்கப்படாவிட்டால், உந்தப்பட்ட ஊடகம் பொதுவாக வளிமண்டலத்திற்கு கசியாது.
• ஒரு சுயாதீன அமைப்பாக, இது அதிக நம்பகத்தன்மையைக் கொண்டுள்ளது மற்றும் நிரந்தர நைட்ரஜன் மூலமும் வெளிப்புற அழுத்தமும் தேவையில்லை.
• வெப்ப மீட்பு நீர் அல்லது காற்று குளிரூட்டி மூலம் செய்யப்படுகிறது.
• தடுப்பு திரவமானது உள் முத்திரை முகத்தின் வழியாக செயல்முறை ஊடகத்திற்குள் நுழைகிறது.

2. பொருந்தக்கூடிய காட்சிகள்

• தயாரிப்பு ஊடகம் நீர்த்த அனுமதிக்கப்படும் வேலை நிலைமைகளுக்கு ஏற்றது.
• ஊடகம் உள் முத்திரை முகத்தை பறிக்க முடியாத வேலை நிலைமைகளுக்கு ஏற்றது.
• தேவையான அழுத்தத்தில் தொடர்ச்சியான மற்றும் நிலையான நைட்ரஜன் மூலத்தைப் பெற இயலாமையின் காரணமாக திட்டம் 53A ஏற்றுக்கொள்ள முடியாத வேலை நிலைமைகளுக்கு ஏற்றது.
• 16 பட்டி (232 psi) ஐ விட அதிகமாக தனிமைப்படுத்தப்பட்ட அழுத்தம் இருக்கும் பயன்பாட்டு சூழ்நிலைகளுக்கு ஏற்றது மற்றும் திட்டம் 53A ஏற்றுக்கொள்ள முடியாது.

3. முன்னெச்சரிக்கைகள்

• தயாரிப்பு ஊடகம் மாசுபட அனுமதிக்கப்படுகிறதா என்பதை செயல்முறைப் பொறியாளருடன் உறுதிப்படுத்தவும்.
• தனிமைப்படுத்தப்பட்ட திரவத்திற்கும் உந்தப்பட்ட ஊடகத்திற்கும் இடையிலான இணக்கத்தன்மையை சரிபார்க்கவும்.
• உயர்-தலை பயன்பாடுகளுக்கு, துளை அளவு மற்றும்/அல்லது துளைகளின் எண்ணிக்கை மிகவும் கவனமாக கணக்கிடப்பட வேண்டும்.
• உபகரணங்களைத் தொடங்குவதற்கு முன் கணினியை வெளியேற்றவும்.
• முத்திரையின் இன்லெட் மற்றும் அவுட்லெட் பைப்லைன்களின் வெப்பநிலையை கண்காணிக்கவும்.
• தனிமைப்படுத்தல் அழுத்தம் எப்போதும் சீல் சேம்பர் அழுத்தத்தை விட குறைந்தது 1.4 பார் (20 psi) அதிகமாக இருப்பதை உறுதி செய்யவும்.
• குவிப்பானில் உள்ள தனிமைப்படுத்தப்பட்ட திரவத்தின் சிறிய திறன் காரணமாக, வெப்பச் சிதறல் விளைவு குளிரூட்டியின் செயல்திறனைப் பொறுத்தது.

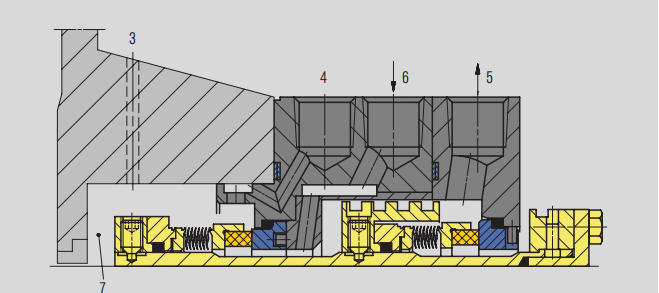

சீல் சேம்பர் விவரங்கள்

3. அழுத்தம் குறிப்பு புள்ளி

4. ஃப்ளஷிங் (எஃப்)

5. திரவ தடை வெளியீடு (LBO)

6. திரவ தடை உள்ளீடு (LBI)

7.சீல் சேம்பர்

முடிவுரை

தொழில்துறை திரவ அமைப்பு ஃப்ளஷிங் திட்டங்கள், பம்ப் மற்றும் வால்வு பராமரிப்பு அல்லது திரவ உபகரணங்களுக்கான தனிப்பயனாக்கப்பட்ட தீர்வுகள் பற்றி மேலும் தொழில்முறை அறிவை நீங்கள் அறிய விரும்பினால், எங்கள் அதிகாரப்பூர்வ வலைத்தளத்தைப் பார்வையிடவும்.www.teffiko.com. sales@teffiko.com.
