ஒரு மையவிலக்கு பம்ப் ஃப்ளஷிங் திட்டத்தை எவ்வாறு தேர்வு செய்வது?

இரசாயன ஆலைகள், சுத்திகரிப்பு நிலையங்கள் மற்றும் மருந்து வசதிகளில், 10ல் 8 பம்ப் தோல்விகள்-சிறிய கசிவுகள் முதல் முழு பணிநிறுத்தங்கள் அல்லது பாதுகாப்பு சம்பவங்கள் வரை-ஒரு விஷயத்திற்குத் திரும்புகின்றன: மோசமாக தேர்ந்தெடுக்கப்பட்ட இயந்திர முத்திரை சுத்தப்படுத்தும் திட்டம்.


ஒளி ஹைட்ரோகார்பன்கள் அல்லது சிராய்ப்பு குழம்புகள் போன்ற "உயர்-பராமரிப்பு" பம்புகளுக்கு இது குறிப்பாக உண்மை.


வரைந்து கொண்டிருக்கிறதுAPI 682 தரநிலைகள்மற்றும் பல வருட கள அனுபவத்தில், இந்த வழிகாட்டி மிகவும் பொதுவான ஃப்ளஷிங் ஏற்பாடுகளை உடைக்கிறது-ஒற்றை முத்திரைகள் முதல் உலர் எரிவாயு அமைப்புகள் வரை-இதனால் நீங்கள் முதல் முறையாக சரியானதைத் தேர்வுசெய்து விலையுயர்ந்த வேலையில்லா நேரத்தைத் தவிர்க்கலாம்.

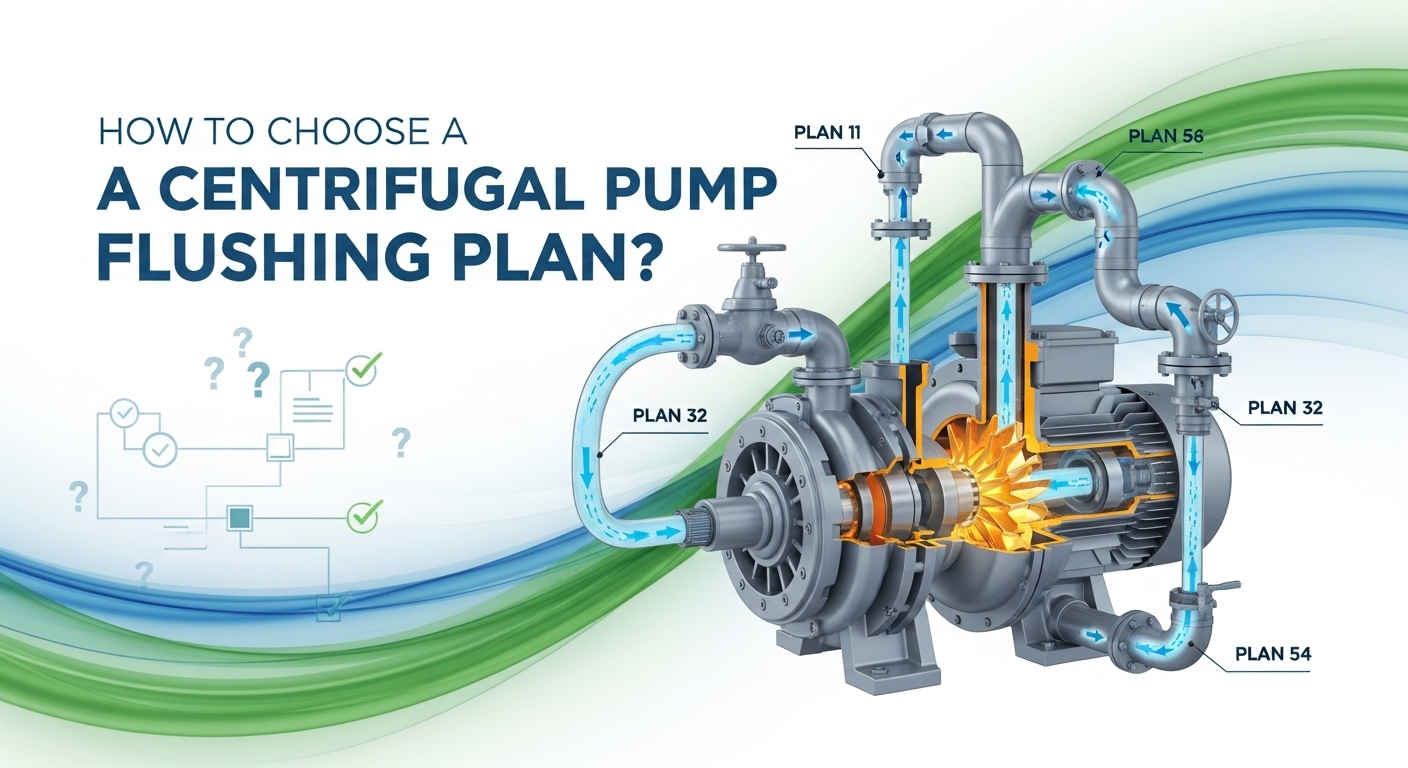

How to Choose a Centrifugal Pump Flushing Plan


1. இயந்திர முத்திரைகள் ஏன் சுத்தப்படுத்தப்பட வேண்டும்?

நீங்கள் ஒரு இயந்திர முத்திரையை நிறுவியவுடன், நீங்கள் செல்வது நல்லது என்று பலர் கருதுகின்றனர்.


சீல் முகங்கள் (சுழலும் மற்றும் நிலையான மோதிரங்கள்) கசிவைத் தடுக்க இறுக்கமான தொடர்பை நம்பியுள்ளன - ஆனால் அந்த தொடர்பு வெப்பத்தை உருவாக்குகிறது.


முத்திரையைச் சுற்றி கட்டுப்படுத்தப்பட்ட சூழலை உருவாக்குவதன் மூலம் ஃப்ளஷிங் இதைத் தீர்க்கிறது.



  • வெப்ப நீக்கம்: சீல் கூறுகள் அதிக வெப்பமடைவதை நிறுத்துவதற்கு உராய்வு வெப்பத்தை எடுத்துச் செல்கிறது அல்லது திரவம் நீராவிக்கு ஒளிரும் (இது உலர் ஓட்டம் மற்றும் விரைவான தோல்விக்கு வழிவகுக்கிறது).
  • வெப்பநிலை கட்டுப்பாடு: சூடான திரவங்கள் முத்திரையை அடைவதற்கு முன்பு குளிர்விக்கிறது, உயவு மற்றும் சீல் செயல்திறனைப் பாதுகாக்கிறது.
  • பிரஷர் மேனேஜ்மென்ட்: ஆவியாவதை அடக்குவதற்கு சீல் சேம்பர் பிரஷரை சரிசெய்கிறது—புரொப்பேன் அல்லது அம்மோனியா போன்ற ஆவியாகும் சேவைகளுக்கு முக்கியமானது.
  • ПЛАН 74: Подвійне ущільнення сухого газу під тиском.
  • தனிமைப்படுத்தல்: செயல்முறை திரவம் காற்றைத் தொடர்பு கொள்ளும்போது வறண்டு போகாமல் அல்லது படிகமாக்குவதைத் தடுக்கிறது-தொடக்கத்தின் போது முத்திரை முகங்கள் ஒன்றாக ஒட்டிக்கொள்வதைத் தடுக்கிறது.


நடைமுறையில், நன்கு தேர்ந்தெடுக்கப்பட்ட ஃப்ளஷிங் திட்டம் முத்திரையின் ஆயுளை 3 முதல் 5 மடங்கு வரை நீட்டிக்க முடியும்.


2. API ஃப்ளஷிங் திட்டங்கள்-உங்கள் முத்திரை வகைக்கு பொருந்தும்

API 682 குழுக்கள் சீல் உள்ளமைவு மூலம் பிளஷிங் பிளான்கள்.


(I) ஒற்றை முத்திரைத் திட்டங்கள் - எளிய, செலவு குறைந்த, பரவலாகப் பயன்படுத்தப்படும்

வளிமண்டலத்தில் எப்போதாவது கசிவு ஏற்றுக்கொள்ளக்கூடிய சுத்தமான, அபாயமற்ற சேவைகளுக்கு சிறந்தது.



  • திட்டம் 01 / திட்டம் 11: பம்ப் டிஸ்சார்ஜிலிருந்து உறிஞ்சும் வரை சுய-பழுப்பு.
  • திட்டம் 13: தலைகீழ் சுய-ஃப்ளஷ் - சீல் சேம்பரில் இருந்து பம்ப் இன்லெட் வரை திரவம் பாய்கிறது.
  • திட்டம் 21: செல்ஃப் ஃப்ளஷ் + கூலர்.
  • திட்டம் 23: தொண்டை புஷ்டிங்குடன் உள் மறுசுழற்சி.
  • திட்டம் 31: ஃப்ளஷ் ஸ்ட்ரீமில் இருந்து திடப்பொருட்களை அகற்றுவதற்கு சைக்ளோன் பிரிப்பான் சேர்க்கிறது - லேசான அழுக்கு சேவைகளுக்கு நல்லது.
  • திட்டம் 32: வெளிப்புற சுத்தமான ஃப்ளஷ் (எ.கா., வடிகட்டிய நீர் அல்லது தடை திரவம்).
  • திட்டம் 41: திட்டம் 31 + குளிர்விப்பான்.
  • திட்டம் 02: குளிரூட்டல் அல்லது வெப்பமாக்கலுடன் கூடிய ஜாக்கெட் சீல் சேம்பர்.


💡 ப்ரோ உதவிக்குறிப்பு: PLAN 14 (மாறக்கூடிய ஃப்ளஷ் திசை) நெகிழ்வானதாகத் தெரிகிறது, ஆனால் இது நடைமுறையில் அரிதாகவே பயன்படுத்தப்படுகிறது - கூடுதல் வால்வுகள் அதிக பராமரிப்பு மற்றும் சாத்தியமான கசிவு புள்ளிகளைக் குறிக்கிறது.


(II) இரட்டை முத்திரை திட்டங்கள் - அதிக ஆபத்து அல்லது ஜீரோ-கசிவு பயன்பாடுகளுக்கு

நச்சு, எரியக்கூடிய அல்லது சுற்றுச்சூழலுக்கு உணர்திறன் கொண்ட சேவைகளுக்கு ஏற்றவாறு-இடையில் ஒரு தடை அல்லது இடையக திரவத்துடன் இரண்டு முத்திரை முகங்களைப் பயன்படுத்துகின்றன.



  • திட்டம் 52: காற்றோட்டமான நீர்த்தேக்கத்துடன் அழுத்தப்படாத இரட்டை முத்திரை.
  • PLAN 53A/B/C: அழுத்தப்பட்ட இரட்டை முத்திரை அமைப்புகள்:
  • 53A: நைட்ரஜன் சார்ஜ் செய்யப்பட்ட திரட்டி அழுத்தத்தை பராமரிக்கிறது.
  • 53B: ஒரு சுழற்சி பம்ப் மற்றும் குளிரூட்டியைச் சேர்க்கிறது-உயர்-நிலை சேவைகளுக்கு ஏற்றது.
  • 53C: பெரிய அழுத்த ஊசலாட்டங்களைக் கொண்ட அமைப்புகளில் நிலையான அழுத்தத்திற்கு பிஸ்டன்-பாணி திரட்டியைப் பயன்படுத்துகிறது.
  • திட்டம் 54: முழு சுதந்திரமான வெளிப்புற தடை திரவ அமைப்பு (எ.கா., பிரத்யேக ஆயில் கன்சோல்).


(III) தணித்தல் & கசிவு கண்டறிதல் திட்டங்கள்

இவை முதன்மை முத்திரையை மாற்றுவதற்கு பதிலாக ஆதரிக்கின்றன.



  • திட்டம் 62: திடப்பொருள்கள் சேர்வதைத் தடுக்க முத்திரையின் பின்னால் தெளிக்கப்படும் வெளிப்புற தணிப்பு (பொதுவாக நீராவி அல்லது நீர்) குழம்பு அல்லது கருப்பு மதுபான பம்புகளில் பொதுவானது.
  • திட்டம் 65: உள் முத்திரை கசிவை முன்கூட்டியே கண்டறிய PLAN 52 நீர்த்தேக்கத்தில் நிலை சுவிட்சைச் சேர்க்கிறது.


(IV) உலர் எரிவாயு சீல் திட்டங்கள் - ஆவியாகும் அல்லது உணர்திறன் சேவைகளுக்கு

சீல் ஊடகமாக திரவத்திற்கு பதிலாக சுத்தமான, உலர்ந்த வாயுவை (பொதுவாக நைட்ரஜன்) பயன்படுத்தவும்.



  • திட்டம் 72: நைட்ரஜன் தடையுடன் கூடிய உலர் வாயு முத்திரையை இணைக்கவும்.
  • திட்டம் 74: இரட்டை அழுத்த உலர் வாயு முத்திரை.
  • திட்டம் 75/76: செயல்முறை வாயுவை நேரடியாகப் பயன்படுத்த முடியாத அதிக பாகுத்தன்மை அல்லது ஆவியாகாத திரவங்களுக்கான மாறுபாடுகள்.


⚠️ குறிப்பு: உலர் வாயு முத்திரைகள் மிகவும் சுத்தமான, உலர், ஒழுங்குபடுத்தப்பட்ட வாயுவைக் கோருகின்றன.

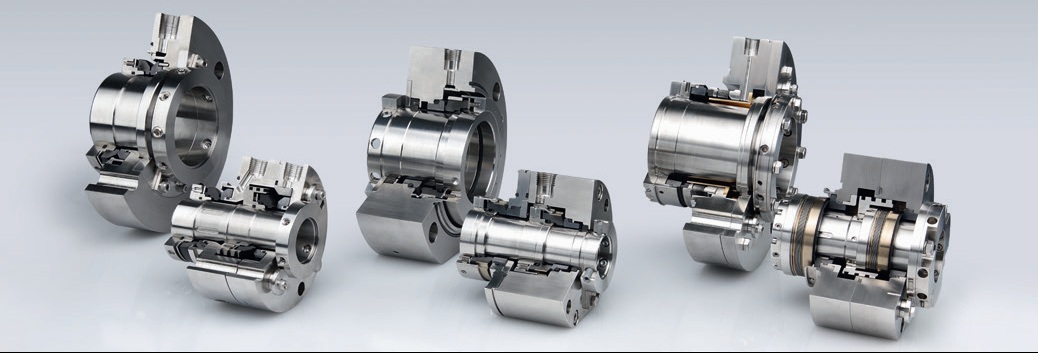

mechanical seal

3. சரியான திட்டத்தைத் தேர்ந்தெடுப்பதற்கான மூன்று விதிகள்


  • திரவத்துடன் தொடங்குங்கள்
  • சுத்தமான மற்றும் குளிர்?
  • அழுக்கு அல்லது அரிக்கும்?
  • ஆவியாகும் அல்லது நச்சு?
  • வெப்பநிலை மற்றும் அழுத்தத்தை சரிபார்க்கவும்
  • 120°C?




  • உயர் அழுத்தமா?
  • கேள்: அது கசிந்தால் என்ன ஆகும்?
  • சிறு சொட்டுநீர் சரியா?
  • தீ, நச்சுத்தன்மை அல்லது சுற்றுச்சூழல் ஆபத்து?


இறுதி எண்ணம்

சிறந்த ஃப்ளஷிங் திட்டம் ஆடம்பரமானது அல்ல - இது உங்கள் உண்மையான இயக்க நிலைமைகளுடன் பொருந்துகிறது.


இந்த வழிகாட்டி ஒருங்கிணைக்கிறதுAPI 682நூற்றுக்கணக்கான நிஜ உலக நிறுவல்களிலிருந்து கற்றுக்கொண்ட பாடங்களைக் கொண்ட அடிப்படைகள்.


உங்கள் குறிப்பிட்ட சேவைக்கான திட்டத்தை அளவிட உதவி தேவையா? www.teffiko.com.
