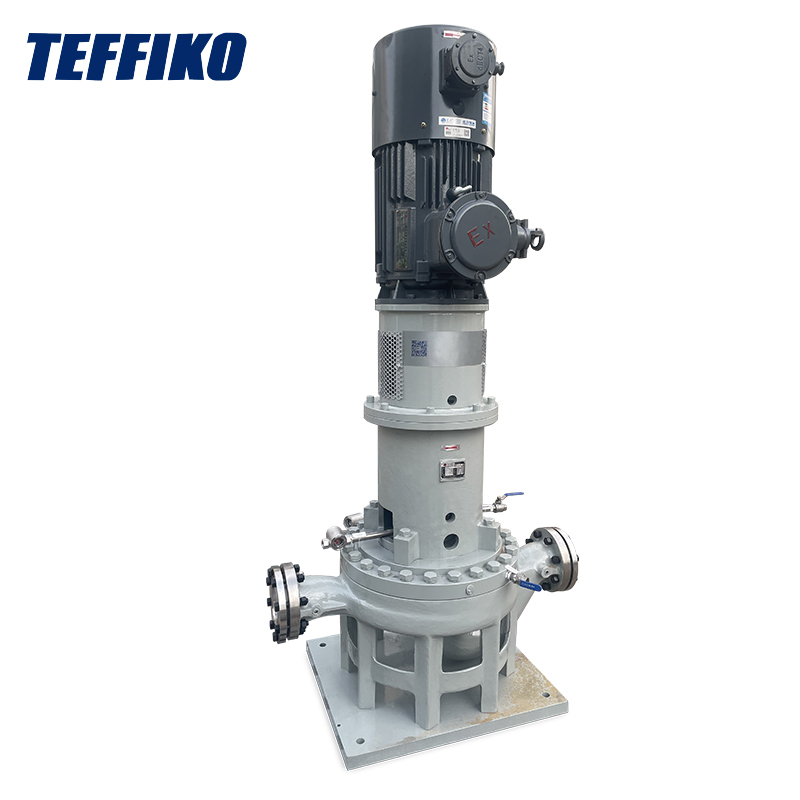

திOH3 மையவிலக்கு பம்ப்என் மீது ஆழமான தாக்கத்தை ஏற்படுத்தியிருக்கிறது - எண்ணெய் சுத்திகரிப்பு நிலையங்களின் குழாய் அடுக்குகள் மற்றும் நெரிசலான கடல் தள தளங்கள் முதல் மின் உற்பத்தி நிலையங்களின் உயர் அழுத்த குழாய் அமைப்புகள் வரை எல்லா இடங்களிலும் நீங்கள் அதைக் காணலாம். மற்ற பம்ப் மாடல்களில் இருந்து அதை வேறுபடுத்துவது அதன் நம்பகமான மற்றும் நீடித்த அம்சங்கள்: இடத்தைச் சேமிக்கும் செங்குத்து வடிவமைப்பு, எளிதாக அசெம்பிளி மற்றும் பிரித்தெடுப்பதற்கான மட்டு அமைப்பு மற்றும் அதிக வெப்பநிலை, உயர் அழுத்தங்கள் மற்றும் அரிக்கும் ஊடகங்களைத் தாங்கும் திறன். தொழில்துறை அமைப்புகளில் மிகவும் பொதுவான தந்திரமான சிக்கல்களைத் தீர்க்க இது குறிப்பாக வடிவமைக்கப்பட்டுள்ளது. கீழே, அதன் முக்கிய கூறுகள், உண்மையான செயல்பாட்டுக் கொள்கை மற்றும் இந்த வடிவமைப்புகள் உண்மையான தொழிற்சாலை இயக்க நிலைமைகளுக்கு எவ்வாறு மாற்றியமைக்கப்படுகின்றன என்பதை நான் உடைப்பேன்.
OH3 இன் செயல்திறன் வெற்று பேச்சு இல்லை - ஒவ்வொரு கூறுகளும் தொழில்துறை வலி புள்ளிகளை குறிவைக்க துல்லியமாக வடிவமைக்கப்பட்டுள்ளது. அவற்றை ஒவ்வொன்றாக உடைப்போம்:
OH1 போன்ற கிடைமட்ட பம்ப்களைப் போலல்லாமல், தாங்கி உறைவை பம்ப் பாடியுடன் ஒருங்கிணைக்கிறது, OH3 ஆனது பம்ப் உறைக்கு மேலே செங்குத்தாக ஏற்றப்பட்ட ஒரு சுயாதீன மட்டு தாங்கி அடைப்புக்குறியை ஏற்றுக்கொள்கிறது. இந்த வடிவமைப்பு தொழில்துறை காட்சிகளுக்கு ஒரு புரட்சிகர திருப்புமுனையாகும்:
கம்ப்யூட்டேஷனல் ஃப்ளூயிட் டைனமிக்ஸ் (சிஎஃப்டி) மூலம் மேம்படுத்தப்பட்ட இம்பெல்லர் மற்றும் வால்யூட் ஆகியவற்றின் கலவையானது சரியான பொருத்தம். விட்டம் கொண்ட அனைத்து மாடல்களும் ≥ DN80 இரட்டை வால்யூட்டுடன் தரமாக வருகின்றன - இந்த சிறிய மாற்றம் செயல்திறன் மற்றும் நிலைத்தன்மையை இரட்டிப்பாக்குகிறது:
உயர்-அழுத்தம், நச்சு அல்லது உயர் வெப்பநிலை ஊடகங்களைக் கொண்டு செல்லும் போது கசிவு அபாயகரமானது - ஆனால் OH3 இன் சீல் அமைப்பு இந்த கவலையை முற்றிலும் நீக்குகிறது:
"பைப்லைன் டைரக்ட் கனெக்ஷன்" வடிவமைப்பு என்பது இறுக்கமான இடங்கள் மற்றும் ஆற்றல் சேமிப்புத் தேவைகளுக்கு உயிர்காக்கும். இன்லெட் மற்றும் அவுட்லெட் விளிம்புகள் பைப்லைன் சென்டர்லைனுடன் துல்லியமாக சீரமைக்கப்படுகின்றன, கூடுதல் பெருகிவரும் தளங்களின் தேவையை நீக்குகிறது, மேலும் பயன்பாட்டின் முதல் நாளிலிருந்து நன்மைகள் தெளிவாகத் தெரியும்:
அதன் மையத்தில், OH3 மையவிலக்கு விசையின் அடிப்படையில் செயல்படுகிறது, ஆனால் திரவப் போக்குவரத்தின் ஒவ்வொரு இணைப்பும் உயர் அழுத்தம் மற்றும் உயர் நிலைத்தன்மையின் தேவைகளைப் பூர்த்தி செய்ய உகந்ததாக உள்ளது. நான் அதை எளிய மொழியில் படிப்படியாக உடைப்பேன்:
நேரடியாக இணைக்கப்பட்ட இன்லெட் ஃபிளேன்ஜ் மூலம் திரவம் பம்பிற்குள் நுழைகிறது. ஃபிளேன்ஜ் மற்றும் பைப்லைன் இடையே உள்ள துல்லியமான சீரமைப்பு மென்மையான திரவ ஓட்டத்தை உறுதி செய்கிறது (குழப்பமான கொந்தளிப்பு இல்லை), மேலும் இன்லெட் ஃப்ளோ சேனலின் மெருகூட்டப்பட்ட உள் சுவர் உராய்வு எதிர்ப்பைக் குறைக்கிறது. தூண்டுதலுக்கு திரவம் சீராகப் பாய்வதை இது உறுதி செய்கிறது - இது குழிவுறுதலை அரிதாகவே அனுபவிப்பதை நான் கவனித்தேன், இது மலிவான பம்புகளில் பொதுவான பிரச்சினையாகும்.
மோட்டார் ஒரு நெகிழ்வான இணைப்பு மூலம் பம்ப் ஷாஃப்ட்டைச் சுழற்றச் செய்கிறது, இதனால் தூண்டுதல் 1450-2900 ஆர்பிஎம் அதிக வேகத்தில் இயங்குகிறது. மையவிலக்கு விசையானது திரவத்தை தூண்டுதலின் மையத்திலிருந்து அதன் விளிம்புகளுக்குத் தள்ளுகிறது, மேலும் திரவமானது பின்தங்கிய-வளைந்த கத்திகள் வழியாகச் செல்லும்போது, வேகம் மற்றும் அழுத்தம் இரண்டும் ஒரே நேரத்தில் எழுகின்றன. இந்த படி மோட்டரின் இயந்திர ஆற்றலை திரவ ஆற்றலாக மாற்றுவதற்கான முக்கிய இணைப்பாகும், மேலும் இது பம்பின் செயல்பாட்டிற்கான திறவுகோலாகும்.
அதிவேக திரவம் பின்னர் இரட்டை வால்யூட்டில் நுழைகிறது. வால்யூட்டின் சுழல் ஓட்ட சேனலின் குறுக்குவெட்டு பகுதி படிப்படியாக விரிவடைந்து, திரவத்தை மெதுவாக்குகிறது மற்றும் அதன் இயக்க ஆற்றலின் பெரும்பகுதியை நிலையான அழுத்தமாக மாற்றுகிறது (இது "பரவல்" என்று அழைக்கப்படுகிறது). சமச்சீர் வடிவமைப்பு சீரான அழுத்தம் விநியோகம், ரேடியல் சக்திகளை ஈடுசெய்தல் மற்றும் பம்ப் ஷாஃப்ட்டை சீராக சுழற்றுவதை உறுதி செய்கிறது - முழு சுமையின் கீழ் கூட, தள்ளாட்டம் இல்லை.
அவுட்லெட் ஃபிளேன்ஜ் வழியாக வெளியேற்றப்படுவதற்கு முன், திரவம் இயந்திர முத்திரை அமைப்பு வழியாக செல்கிறது. ஒரு வசந்தத்தின் செயல்பாட்டின் கீழ், நிலையான மற்றும் சுழலும் முத்திரை மோதிரங்கள் இறுக்கமாக ஒன்றாக பொருந்துகின்றன, இறுக்கமான தடையை உருவாக்குகின்றன. உயர் அழுத்த ஊடகங்களைக் கொண்டு செல்லும் போது கூட, கசிவு சிக்கல்களை நான் சந்தித்ததில்லை. இறுதியாக, அழுத்தப்பட்ட திரவமானது, அடுத்தடுத்த செயல்முறைகளின் தேவைகளைப் பூர்த்தி செய்வதற்காக கீழ்நிலை குழாய்வழியில் நுழைகிறது.
பம்ப் செயல்பாட்டின் போது, மட்டு தாங்கி அடைப்புக்குறியில் உள்ள இரட்டை-வரிசை உருளை தாங்கு உருளைகள் சுழலும் பம்ப் ஷாஃப்ட்டைத் தொடர்ந்து ஆதரிக்கின்றன, திரவ ஓட்டத்தால் உருவாக்கப்படும் ரேடியல் சக்திகள் மற்றும் தூண்டுதல் உந்துதல் மூலம் உருவாக்கப்பட்ட அச்சு சக்திகளை உறிஞ்சுகின்றன. உள்ளமைக்கப்பட்ட ஸ்பிளாஸ் லூப்ரிகேஷன் சிஸ்டம் தாங்கு உருளைகளை குளிர்ச்சியாக வைத்திருக்கிறது - இது அதிக வெப்பமடையாமல் 425 ° C இல் இயங்குவதை நான் பார்த்திருக்கிறேன். கூடுதலாக, இதற்கு குறைந்தபட்ச பராமரிப்பு தேவைப்படுகிறது; வழக்கமான ஆய்வுகளின் போது மட்டுமே மசகு எண்ணெய் அளவை சரிபார்க்க வேண்டும்.
OH3 இன் நன்மைகளை உள்ளுணர்வுடன் நிரூபிக்க, API 610 தரநிலையின் கீழ் இரண்டு பொதுவான OH தொடர் பம்புகளுடன் (OH1 மற்றும் OH2) ஒப்பிடுகிறோம்:
| ஒப்பீட்டு அளவு | OH3 மையவிலக்கு பம்ப் | OH1 மையவிலக்கு பம்ப் | OH2 மையவிலக்கு பம்ப் |
|---|---|---|---|
| நிறுவல் முறை | செங்குத்து குழாய் நேரடி இணைப்பு | அடித்தளத்துடன் கிடைமட்டமானது | அடித்தளத்துடன் கிடைமட்டமானது |
| நிலைகளின் எண்ணிக்கை | ஒற்றை நிலை | ஒற்றை நிலை | இரண்டு நிலைகள் |
| தாங்கி வடிவமைப்பு | மாடுலர் செங்குத்து தாங்கி அடைப்புக்குறி | பம்ப் உடலுடன் ஒருங்கிணைக்கப்பட்டது | பம்ப் உடலுடன் ஒருங்கிணைக்கப்பட்டது |
| ரேடியல் படை கட்டுப்பாடு | இரட்டை வால்யூட் (90% ரேடியல் சக்திகளை ஈடுசெய்கிறது) | ஒற்றை வால்யூட் (சமநிலையற்ற ரேடியல் சக்திகள்) | ஒற்றை வால்யூட் (சமநிலையற்ற ரேடியல் சக்திகள்) |
| பொருந்தக்கூடிய காட்சிகள் | உயர் அழுத்த, இட-கட்டுப்படுத்தப்பட்ட சூழல்கள் | நடுத்தர-குறைந்த தலை, திறந்தவெளிகள் | உயர்ந்த தலை, திறந்த வெளிகள் |
தனிப்பட்ட அனுபவத்திலிருந்து, OH3 என்பது API 610 தரநிலைக்கு இணங்கும் முதிர்ந்த தயாரிப்பு மட்டுமல்ல, தொழில்துறை நம்பகத்தன்மை மற்றும் பொறியியல் விவரங்களைப் பற்றிய டெஃபிகோவின் ஆழமான புரிதலின் பிரதிபலிப்பாகவும் உள்ளது என்று என்னால் நம்பிக்கையுடன் சொல்ல முடியும். இதில் ஆடம்பரமான அல்லது பயனற்ற அம்சங்கள் எதுவும் இல்லை - ஒவ்வொரு கூறுகளும் ஒரு நடைமுறை நோக்கத்திற்காக உதவுகிறது, விண்வெளி சேமிப்பு, எளிதான பராமரிப்பு, தீவிர நிலைமைகளுக்கு எதிர்ப்பு மற்றும் கசிவு தடுப்பு போன்ற சிக்கல்களை திறம்பட தீர்க்கிறது.
ஒப்புக்கொண்டபடி, இது சந்தையில் மலிவான விருப்பம் அல்ல, மேலும் மட்டு தாங்கி அடைப்புக்குறி உண்மையில் சற்று கனமாக இருப்பதைக் கண்டேன். இருப்பினும், அதன் நம்பகத்தன்மை ஆரம்ப முதலீட்டு செலவை ஈடுகட்ட போதுமானது. டெஃபிகோ உபகரணங்களை மட்டும் விற்பனை செய்வதில்லை - அவை தொழில்முறை தேர்வு ஆலோசனை மற்றும் முழு வாழ்க்கைச் சுழற்சி ஆதரவை வழங்குகின்றன. நான் அவர்களின் குழுவை பல முறை கேள்விகளுடன் கலந்தாலோசித்தேன், எப்போதும் உடனடி பதில்களைப் பெற்றேன். இந்த கூட்டுறவு மாதிரியானது தொழிற்சாலைகள் தொடர்ந்து மற்றும் சீராக இயங்க உதவுகிறது.
மேலும் தீர்வுகள் மற்றும் உண்மையான நிகழ்வுகளுக்கு, அதிகாரப்பூர்வ வலைத்தளத்தைப் பார்வையிடவும்:www.teffiko.com.
-
