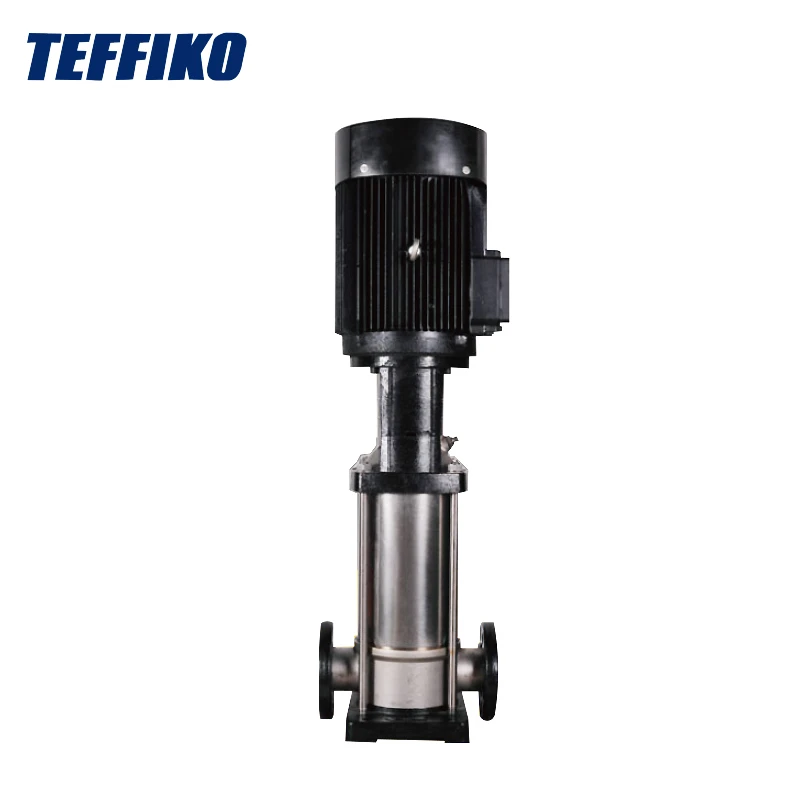

செங்குத்து மல்டிஸ்டேஜ் எஃகு மையவிலக்கு பம்ப்

டி.டி.எஃப்.பி செங்குத்து மல்டிஸ்டேஜ் எஃகு மையவிலக்கு பம்ப் பல செயல்பாட்டு தயாரிப்பு ஆகும். இது குழாய் நீர் மற்றும் சற்று அரிக்கும் தொழில்துறை திரவங்கள் போன்ற பல்வேறு ஊடகங்களை கொண்டு செல்ல முடியும், மேலும் இது வெவ்வேறு வெப்பநிலை, ஓட்ட விகிதம் மற்றும் அழுத்த காட்சிகளுக்கு ஏற்றது. நீர் வழங்கல், தொழில்துறை அழுத்தம், தொழில்துறை திரவ போக்குவரத்து, நீர் சுத்திகரிப்பு மற்றும் நீர்ப்பாசனம் உள்ளிட்ட பல துறைகளில் இது பரவலாகப் பயன்படுத்தப்படுகிறது. குறிப்பிட்ட பயன்பாடுகளில் நீர் ஆலை வடிகட்டுதல் மற்றும் போக்குவரத்து, நீர் ஆலைகளில் மண்டல நீர் வழங்கல், உயர்-உயரமான கட்டிட அழுத்தங்கள், தொழில்துறை செயல்முறை நீர் அமைப்புகள், துப்புரவு அமைப்புகள், உயர் அழுத்த பறிப்பு அமைப்புகள், தீயணைப்பு அமைப்புகள், குளிரூட்டும் மற்றும் ஏர்-நிபந்தனை அமைப்புகள், கொதிகலன் தீவன நீர் மற்றும் மின்தேக்கி அமைப்புகள், இயந்திர கருவி பொருத்தம், அமிலம் மற்றும் காரணி அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள், தலைகீழ் அமைப்புகள் தெளிப்பானை நீர்ப்பாசனம், மற்றும் சொட்டு நீர்ப்பாசனம்.

இயக்க நிலைமைகள்

பல-நிலை செங்குத்து எஃகு மையவிலக்கு பம்ப் இதற்கு ஏற்றது:

திரவம் மெல்லிய, சுத்தமான, எரியாத, வெடிக்காத, மற்றும் திடமான துகள்கள் அல்லது இழைகளிலிருந்து விடுபட வேண்டும்.

• திரவ வெப்பநிலை:

வெப்பநிலை வகை: -15 ° C ~ +70 ° C.

• சூடான நீர் வகை: -15 ° C ~ +120 ° C.

• சுற்றுப்புற வெப்பநிலை: +40 ° C வரை

• உயரம்: 1000 மீ வரை

குறைந்தபட்ச நுழைவு அழுத்தம் NPSH

செங்குத்து பல-நிலை அரிப்பு-எதிர்ப்பு மையவிலக்கு பம்பில், கொண்டு செல்லப்பட்ட திரவத்தின் நீராவி அழுத்தத்தை விட பம்பில் உள்ள அழுத்தம் குறைவாக இருந்தால், குழிவுறுதல் ஏற்படலாம். குழிவுறுதல் தவிர்க்க, பம்பின் நுழைவு பக்கத்தில் குறைந்தபட்ச அழுத்தம் இருப்பதை உறுதி செய்வது அவசியம்.

பகிர்வதற்கான உதவிக்குறிப்புகள்

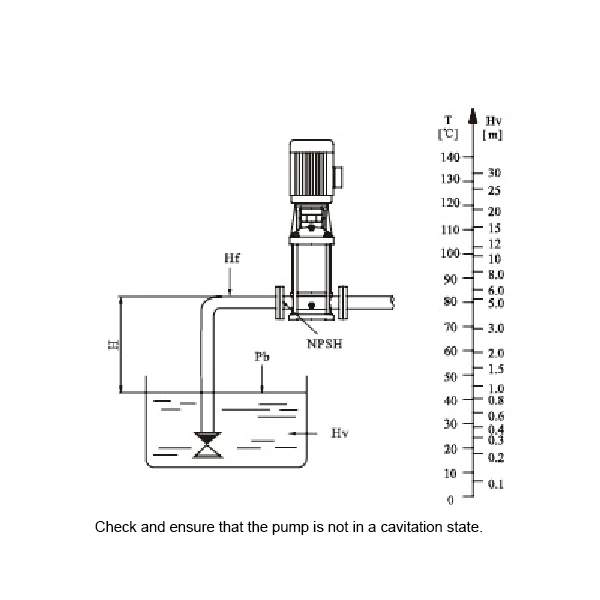

பின்வரும் சூத்திரத்தால் அதிகபட்ச உறிஞ்சும் லிப்ட் h [m] கணக்கிடப்படலாம்:

H = PB × 10.2 - NPSH - HF - HV - HS

• பிபி = வளிமண்டல அழுத்தம் [பார்] (வளிமண்டல அழுத்தத்தை 1 பட்டியாக அமைக்கலாம்; ஒரு மூடிய அமைப்பில், பிபி என்பது கணினி அழுத்தம் [பார்]).

• NPSH = நிகர நேர்மறை உறிஞ்சும் தலை [M] (NPSH வளைவில் பம்பின் அதிகபட்ச ஓட்ட விகிதத்திலிருந்து இதைப் படிக்கலாம்).

• HF = இன்லெட் பைப்லைன் இழப்பு [மீ].

• HV = நீராவி அழுத்தம் [மீ].

• HS = பாதுகாப்பு விளிம்பு = குறைந்தபட்சம் 0.5 மீ தலை.

தீர்ப்பு விதிகள்:

H கணக்கிடப்பட்ட H நேர்மறையாக இருந்தால், பம்ப் அதிகபட்ச உறிஞ்சும் லிப்ட் H இன் கீழ் செயல்பட முடியும்.

H கணக்கிடப்பட்ட H எதிர்மறையாக இருந்தால், H தலையின் குறைந்தபட்ச நுழைவு அழுத்தம் இருக்க வேண்டும்.
